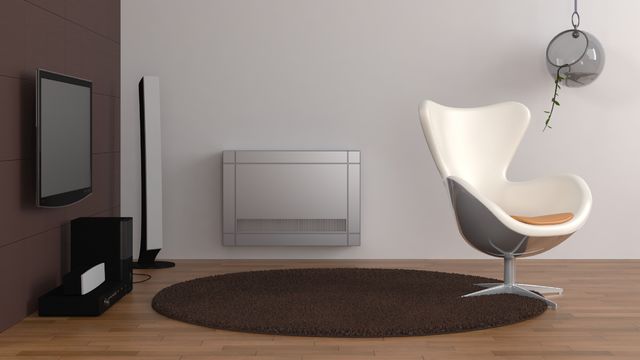

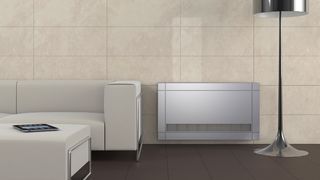

KORAWALL WI
Nástěnné konvektory s ventilátorem a optimalizovanou konvekcí TOPENÍ/DOCHLAZOVÁNÍ
Nástěnné konvektory s ventilátorem a optimalizovanou konvekcí jsou vyvinuty pro nízkoteplotní otopné systémy, vysoká účinnost je zaručena i při velmi malých teplotních spádech např. 35/30 °C. Jsou ideální všude tam, kde je zdrojem tepla tepelné čerpadlo, solární systém, kondenzační kotel nebo jako doplňující zdroj tepla pro podlahové vytápění, zejména pro přechodné období nebo při požadavku na okamžité navýšení teploty místnosti. Zároveň mohou být v letních měsících použity pro dochlazování místností. To vše s benefity systému Optimized Convection – nízká hlučnost a příkon ventilátorů při zachování maximálně možných výkonů. Konvektor je určen do suchého prostředí.
délka od 750 do 2000 mm (po 250 mm)
výška 450 mm
hloubka 106 mm
výkon od 270 do 6002 W
KORAWALL WI nabízíme v 24 variantách
Filtrujte dle parametrů
Výběr rozměru
Zadejte požadované rozměry.
Tepelný výkon (Pro odborníky)
Tepelný výkon radiátoru má pokrýt stanovené tepelné ztráty vytápěné místnosti, které jsou vypočteny projektantem. t1 – teplota vstupní vody do radiátoru t2 – teplota výstupní vody z radiátoru ti – vztažná teplota vzduchu (projektová teplota vzduchu v místnosti) (Teploty t1 a t2 vycházejí z projektové dokumentace otopné soustavy respektive ze zvoleného zdroje tepla)
Výběr barvy
Základní barevné provedení je bílá RAL 9016, ostatní barevná provedení jsou za příplatek. Odchylka barvy ve vzorníku barev v porovnání s barvou otopného tělesa je možná.
Vyberte variantu
Vybrat vše
|
Rozměr (v × d × h)
mm
|
Tepelný výkon
Tepelný výkon radiátoru má pokrýt stanovené tepelné ztráty vytápěné místnosti, které jsou vypočteny projektantem.
watt
|
Barva
|
Stupeň nastavení ventilátoru
|
---|---|---|---|---|
Váš výběr
|
Rozměr (v × d × h)
(mm)
450 × 1000 × 106
|
Tepelný výkon
(watt)
540
|
Barva
|
Stupeň nastavení ventilátoru
0
|
Váš výběr
|
Rozměr (v × d × h)
(mm)
450 × 1000 × 106
|
Tepelný výkon
(watt)
1646
|
Barva
|
Stupeň nastavení ventilátoru
1
|
Váš výběr
|
Rozměr (v × d × h)
(mm)
450 × 1000 × 106
|
Tepelný výkon
(watt)
2186
|
Barva
|
Stupeň nastavení ventilátoru
2
|
Váš výběr
|
Rozměr (v × d × h)
(mm)
450 × 1000 × 106
|
Tepelný výkon
(watt)
2770
|
Barva
|
Stupeň nastavení ventilátoru
3
|
Váš výběr
|
Rozměr (v × d × h)
(mm)
450 × 1250 × 106
|
Tepelný výkon
(watt)
720
|
Barva
|
Stupeň nastavení ventilátoru
0
|
Váš výběr
|
Rozměr (v × d × h)
(mm)
450 × 1250 × 106
|
Tepelný výkon
(watt)
2195
|
Barva
|
Stupeň nastavení ventilátoru
1
|
Váš výběr
|
Rozměr (v × d × h)
(mm)
450 × 1250 × 106
|
Tepelný výkon
(watt)
2915
|
Barva
|
Stupeň nastavení ventilátoru
2
|
Váš výběr
|
Rozměr (v × d × h)
(mm)
450 × 1250 × 106
|
Tepelný výkon
(watt)
3693
|
Barva
|
Stupeň nastavení ventilátoru
3
|
Váš výběr
|
Rozměr (v × d × h)
(mm)
450 × 1500 × 106
|
Tepelný výkon
(watt)
810
|
Barva
|
Stupeň nastavení ventilátoru
0
|
Váš výběr
|
Rozměr (v × d × h)
(mm)
450 × 1500 × 106
|
Tepelný výkon
(watt)
2469
|
Barva
|
Stupeň nastavení ventilátoru
1
|
Jak chcete KORAWALL WI pořídit?
Technické informace
Technické parametry

H: Výška (mm) | 450 |
L: Délka (mm) | 750, 1000, 1250, 1500, 1750, 2000 |
Hloubka (mm) | 106 |
Nejvyšší přípustná provozní teplota | 110 °C |
Nejvyšší přípustný provozní přetlak | 1,2 MPa |
Připojovací závit | G 1/2" vnitřní |
Tepelné výkony
Výška[mm] | 450 | |||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Hloubka[mm] | 106 | |||||||||||||||||||||||
Délka [mm] | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | ||||||||||||||||||
Max příkon / Napětí DC | 5,5/ 13,5 | 5,5/ 13,5 | 5,5/ 13,5 | 5,5/ 13,5 | 8/ 13,5 | 8/ 13,5 | 8/ 13,5 | 8/ 13,5 | 9,5/ 13,5 | 9,5/ 13,5 | 9,5/ 13,5 | 9,5/ 13,5 | 14/ 13,5 | 14/ 13,5 | 14/ 13,5 | 14/ 13,5 | 16/ 13,5 | 16/ 13,5 | 16/ 13,5 | 16/ 13,5 | 18,5/ 13,5 | 18,5/ 13,5 | 18,5/ 13,5 | 18,5/ 13,5 |
Hlučnost - akus. tlak 1 m Lp (A) | 0 | 23.1 | 31.3 | 38 | 0 | 23.4 | 31.7 | 38.5 | 0 | 23.7 | 32.1 | 39 | 0 | 24 | 32.5 | 39.5 | 0 | 24.4 | 33 | 40.1 | 0 | 24.7 | 33.4 | 40.6 |
Stupeň ventilace | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 |
ΔT50 | 270 | 823 | 1093 | 1385 | 540 | 1646 | 2186 | 2770 | 720 | 2195 | 2915 | 3693 | 810 | 2469 | 3279 | 4155 | 990 | 3018 | 4008 | 5078 | 1170 | 3566 | 4736 | 6002 |
