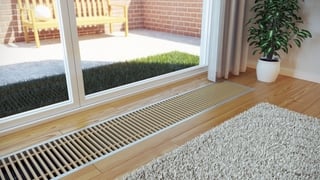

KORAFLEX Energy FVE
Podlahový konvektor s nucenou konvekcí pro topení
KORAFLEX Energy FVE vychází z řady Optimal-V, která je prodloužena o 200 mm, a ve kterých je umístěna elektroregulace pro připojení 230 V AC. Konvektory Energy 230 V AC jsou určeny do suchého prostředí a pouze pro topení. Vyznačují se tichým provozem a je možné je připojit na systém BMS (Building Management System). Varianta Economic – černě lakovaná pozinkovaná vana, výměník tepla bez povrchové úpravy Varianta Exclusive – černě lakovaná pozinkovaná vana, černě lakovaný výměník tepla.
délka od 1000 do 3000 mm (po 200 mm)
šířka od 200 do 400 mm
hloubka od 70 do 130 mm
výkon od 54 do 15517 W
KORAFLEX Energy FVE nabízíme v 660 variantách
Filtrujte dle parametrů
Výběr rozměru
Zadejte požadované rozměry.
Tepelný výkon (Pro odborníky)
Tepelný výkon radiátoru má pokrýt stanovené tepelné ztráty vytápěné místnosti, které jsou vypočteny projektantem. t1 – teplota vstupní vody do radiátoru t2 – teplota výstupní vody z radiátoru ti – vztažná teplota vzduchu (projektová teplota vzduchu v místnosti) (Teploty t1 a t2 vycházejí z projektové dokumentace otopné soustavy respektive ze zvoleného zdroje tepla)
Vyberte variantu
Vybrat vše
|
Rozměr (h × d × š)
mm
|
Tepelný výkon
Tepelný výkon radiátoru má pokrýt stanovené tepelné ztráty vytápěné místnosti, které jsou vypočteny projektantem.
watt
|
Stupeň nastavení ventilátoru
|
---|---|---|---|
Váš výběr
|
Rozměr (h × d × š)
(mm)
70 × 1000 × 200
|
Tepelný výkon
(watt)
54
|
Stupeň nastavení ventilátoru
0
|
Váš výběr
|
Rozměr (h × d × š)
(mm)
70 × 1000 × 200
|
Tepelný výkon
(watt)
438
|
Stupeň nastavení ventilátoru
1
|
Váš výběr
|
Rozměr (h × d × š)
(mm)
70 × 1000 × 200
|
Tepelný výkon
(watt)
627
|
Stupeň nastavení ventilátoru
2
|
Váš výběr
|
Rozměr (h × d × š)
(mm)
70 × 1000 × 200
|
Tepelný výkon
(watt)
777
|
Stupeň nastavení ventilátoru
3
|
Váš výběr
|
Rozměr (h × d × š)
(mm)
70 × 1000 × 260
|
Tepelný výkon
(watt)
66
|
Stupeň nastavení ventilátoru
0
|
Váš výběr
|
Rozměr (h × d × š)
(mm)
70 × 1000 × 260
|
Tepelný výkon
(watt)
480
|
Stupeň nastavení ventilátoru
1
|
Váš výběr
|
Rozměr (h × d × š)
(mm)
70 × 1000 × 260
|
Tepelný výkon
(watt)
692
|
Stupeň nastavení ventilátoru
2
|
Váš výběr
|
Rozměr (h × d × š)
(mm)
70 × 1000 × 260
|
Tepelný výkon
(watt)
881
|
Stupeň nastavení ventilátoru
3
|
Váš výběr
|
Rozměr (h × d × š)
(mm)
70 × 1000 × 320
|
Tepelný výkon
(watt)
88
|
Stupeň nastavení ventilátoru
0
|
Váš výběr
|
Rozměr (h × d × š)
(mm)
70 × 1000 × 320
|
Tepelný výkon
(watt)
636
|
Stupeň nastavení ventilátoru
1
|
Jak chcete KORAFLEX Energy FVE pořídit?
Technické informace
Technické parametry

Hloubka (mm) | 70, 80, 90, 110, 130 |
L: Délka (mm) | 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400, 2600, 2800, 3000 |
L: Šířka (mm) | 160, 200, 260, 320, 400 |
Nejvyšší přípustná provozní teplota | 110 °C |
Nejvyšší přípustný provozní přetlak | 1,2 MPa |
Připojovací závit | G 1/2" vnitřní |
Tepelné výkony
Hloubka[mm] | 70 | |||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Šířka[mm] | 200 | |||||||||||||||||||||||||||||||||||||||||||
Délka [mm] | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 | |||||||||||||||||||||||||||||||||
Max příkon / Napětí DC | 0 | 10 | 11 | 12 | 0 | 10 | 11 | 12 | 0 | 10 | 11 | 12 | 0 | 10 | 11 | 13 | 0 | 10 | 11 | 14 | 0 | 10 | 12 | 14 | 0 | 11 | 12 | 15 | 9 | 11 | 13 | 16 | 0 | 11 | 13 | 16 | 0 | 11 | 13 | 17 | 0 | 11 | 13 | 17 |
Hlučnost - akus. tlak 1 m Lp (A) | 0 | 17.4 | 23.7 | 32.5 | 0 | 17.7 | 24.7 | 33.4 | 0 | 18.5 | 25.9 | 34.3 | 0 | 18.2 | 26.1 | 34.8 | 0 | 18.4 | 26.7 | 35.4 | 0 | 18.6 | 26.4 | 35.6 | 0 | 18.8 | 27.7 | 36.3 | 17.4 | 18.9 | 28.1 | 36.7 | 0 | 19 | 28.5 | 37 | 0 | 19.1 | 28.9 | 37.4 | 0 | 18.5 | 29.6 | 37.8 |
Poloha přepínače | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 |
ΔT50 | 54 | 438 | 627 | 777 | 78 | 629 | 899 | 1115 | 101 | 819 | 1171 | 1453 | 125 | 1010 | 1444 | 1791 | 148 | 1200 | 1716 | 2129 | 172 | 1391 | 1989 | 2467 | 195 | 1582 | 2261 | 2805 | 219 | 1772 | 2534 | 3143 | 242 | 1963 | 2806 | 3481 | 266 | 2153 | 3078 | 3818 | 290 | 2344 | 3351 | 4156 |
Hloubka[mm] | 70 | |||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Šířka[mm] | 260 | |||||||||||||||||||||||||||||||||||||||||||
Délka [mm] | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 | |||||||||||||||||||||||||||||||||
Max příkon / Napětí DC | 0 | 9 | 10 | 12 | 0 | 9 | 10 | 12 | 0 | 9 | 11 | 12 | 0 | 10 | 11 | 13 | 0 | 10 | 11 | 13 | 0 | 10 | 11 | 14 | 0 | 10 | 12 | 15 | 0 | 10 | 13 | 15 | 0 | 11 | 13 | 16 | 0 | 11 | 13 | 17 | 0 | 11 | 13 | 17 |
Hlučnost - akus. tlak 1 m Lp (A) | 0 | 17.4 | 23.7 | 32.5 | 0 | 17.7 | 24.7 | 33.4 | 0 | 18.5 | 25.9 | 34.3 | 0 | 18.2 | 26.1 | 34.8 | 0 | 18.4 | 26.7 | 35.4 | 0 | 18.6 | 26.4 | 35.6 | 0 | 18.8 | 27.7 | 36.3 | 0 | 18.9 | 28.1 | 36.7 | 0 | 19 | 28.5 | 37 | 0 | 19.1 | 28.9 | 37.4 | 0 | 18.5 | 29.6 | 37.8 |
Poloha přepínače | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 |
ΔT50 | 66 | 480 | 692 | 881 | 97 | 706 | 1017 | 1296 | 129 | 932 | 1343 | 1710 | 160 | 1159 | 1668 | 2125 | 191 | 1385 | 1993 | 2539 | 222 | 1611 | 2319 | 2954 | 253 | 1837 | 2644 | 3368 | 284 | 2063 | 2970 | 3783 | 316 | 2289 | 3295 | 4198 | 347 | 2515 | 3621 | 4612 | 378 | 2741 | 3946 | 5027 |
Hloubka[mm] | 70 | |||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Šířka[mm] | 320 | |||||||||||||||||||||||||||||||||||||||||||
Délka [mm] | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 | |||||||||||||||||||||||||||||||||
Max příkon / Napětí DC | 0 | 9 | 11 | 12 | 0 | 10 | 11 | 12 | 0 | 10 | 11 | 13 | 0 | 10 | 12 | 13 | 0 | 10 | 12 | 14 | 0 | 10 | 12 | 14 | 0 | 11 | 13 | 15 | 0 | 11 | 13 | 16 | 0 | 11 | 14 | 16 | 0 | 11 | 14 | 17 | 0 | 11 | 14 | 17 |
Hlučnost - akus. tlak 1 m Lp (A) | 0 | 19.1 | 26.6 | 28.9 | 0 | 19.8 | 27.6 | 30 | 0 | 20.1 | 28.3 | 31 | 0 | 20.8 | 29 | 31.7 | 0 | 21.2 | 29.5 | 32.4 | 0 | 22 | 30.1 | 32.9 | 0 | 21.9 | 30.5 | 33.5 | 0 | 22.2 | 30.9 | 34 | 0 | 22.4 | 31.3 | 34.5 | 0 | 22.7 | 31.6 | 34.9 | 0 | 22.7 | 31.9 | 35.3 |
Poloha přepínače | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 |
ΔT50 | 88 | 636 | 977 | 1269 | 126 | 912 | 1401 | 1821 | 164 | 1189 | 1826 | 2373 | 203 | 1465 | 2250 | 2925 | 241 | 1742 | 2675 | 3476 | 279 | 2018 | 3100 | 4028 | 317 | 2295 | 3524 | 4580 | 355 | 2571 | 3949 | 5132 | 394 | 2848 | 4373 | 5684 | 432 | 3124 | 4798 | 6235 | 470 | 3401 | 5223 | 6787 |
Hloubka[mm] | 80 | |||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Šířka[mm] | 160 | |||||||||||||||||||||||||||||||||||||||||||
Délka [mm] | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 | |||||||||||||||||||||||||||||||||
Max příkon / Napětí DC | 0 | 9 | 10 | 11 | 0 | 10 | 10 | 11 | 0 | 10 | 10 | 12 | 0 | 10 | 10 | 12 | 0 | 10 | 11 | 12 | 0 | 10 | 11 | 13 | 0 | 10 | 12 | 14 | 0 | 10 | 12 | 14 | 0 | 10 | 12 | 14 | 0 | 10 | 12 | 14 | 0 | 10 | 12 | 14 |
Hlučnost - akus. tlak 1 m Lp (A) | 0 | 17.4 | 23.7 | 32.5 | 0 | 17.7 | 24.7 | 33.4 | 0 | 18.5 | 25.9 | 34.3 | 0 | 18.2 | 26.1 | 34.8 | 0 | 18.4 | 26.7 | 35.4 | 0 | 18.6 | 26.4 | 35.6 | 0 | 18.8 | 27.7 | 36.3 | 0 | 18.9 | 28.1 | 36.7 | 0 | 19 | 28.5 | 37 | 0 | 19.1 | 28.9 | 37.4 | 0 | 18.5 | 29.6 | 37.8 |
Poloha přepínače | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 |
ΔT50 | 40 | 219 | 332 | 403 | 61 | 334 | 507 | 614 | 82 | 449 | 682 | 826 | 103 | 564 | 856 | 1038 | 124 | 679 | 1031 | 1250 | 145 | 794 | 1206 | 1462 | 166 | 909 | 1381 | 1674 | 187 | 1024 | 1555 | 1885 | 208 | 1139 | 1730 | 2097 | 229 | 1254 | 1905 | 2309 | 250 | 1369 | 2080 | 2521 |
Hloubka[mm] | 90 | |||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Šířka[mm] | 200 | |||||||||||||||||||||||||||||||||||||||||||
Délka [mm] | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 | |||||||||||||||||||||||||||||||||
Max příkon / Napětí DC | 0 | 10 | 12 | 12 | 0 | 11 | 13 | 13 | 0 | 11 | 13 | 14 | 0 | 11 | 13 | 14 | 0 | 12 | 13 | 15 | 0 | 12 | 15 | 16 | 0 | 13 | 16 | 17 | 0 | 13 | 16 | 17 | 0 | 13 | 16 | 18 | 0 | 13 | 17 | 19 | 0 | 14 | 18 | 21 |
Hlučnost - akus. tlak 1 m Lp (A) | 0 | 19.1 | 26.6 | 28.9 | 0 | 19.8 | 27.6 | 30 | 0 | 20.1 | 28.3 | 31 | 0 | 20.8 | 29 | 31.7 | 0 | 21.2 | 29.5 | 32.4 | 0 | 22 | 30.1 | 32.9 | 0 | 21.9 | 30.5 | 33.5 | 0 | 22.2 | 30.9 | 34 | 0 | 22.4 | 31.3 | 34.5 | 0 | 22.7 | 31.6 | 34.9 | 0 | 22.7 | 31.9 | 35.3 |
Poloha přepínače | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 |
ΔT50 | 54 | 455 | 673 | 769 | 76 | 641 | 947 | 1083 | 99 | 827 | 1222 | 1397 | 121 | 1012 | 1497 | 1711 | 143 | 1198 | 1771 | 2025 | 125 | 1384 | 2046 | 2339 | 187 | 1570 | 2320 | 2653 | 209 | 1755 | 2595 | 2967 | 231 | 1941 | 2870 | 3281 | 254 | 2127 | 3144 | 3595 | 276 | 2313 | 3419 | 3909 |
Hloubka[mm] | 90 | |||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Šířka[mm] | 260 | |||||||||||||||||||||||||||||||||||||||||||
Délka [mm] | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 | |||||||||||||||||||||||||||||||||
Max příkon / Napětí DC | 0 | 10 | 12 | 12 | 0 | 11 | 13 | 12 | 0 | 11 | 13 | 14 | 0 | 11 | 13 | 14 | 0 | 12 | 13 | 15 | 0 | 12 | 15 | 16 | 0 | 13 | 16 | 17 | 0 | 13 | 16 | 17 | 0 | 13 | 16 | 18 | 0 | 13 | 17 | 19 | 0 | 14 | 18 | 21 |
Hlučnost - akus. tlak 1 m Lp (A) | 0 | 19.1 | 26.6 | 28.9 | 0 | 19.8 | 27.6 | 34.3 | 0 | 20.1 | 28.3 | 31 | 0 | 20.8 | 29 | 31.7 | 0 | 21.2 | 29.5 | 32.4 | 0 | 22 | 30.1 | 32.9 | 0 | 21.9 | 30.5 | 33.5 | 0 | 22.2 | 30.9 | 34 | 0 | 22.4 | 31.3 | 34.5 | 0 | 22.7 | 31.6 | 34.9 | 0 | 22.7 | 31.9 | 35.3 |
Poloha přepínače | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 |
ΔT50 | 74 | 620 | 904 | 1032 | 104 | 873 | 1273 | 1453 | 135 | 1125 | 1642 | 1874 | 165 | 1378 | 2010 | 2296 | 195 | 1631 | 2379 | 2717 | 225 | 1884 | 2748 | 3138 | 256 | 2137 | 3117 | 3559 | 286 | 2390 | 3486 | 3980 | 316 | 2643 | 3855 | 4402 | 347 | 2896 | 4224 | 4823 | 377 | 3149 | 4593 | 5244 |
Hloubka[mm] | 90 | |||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Šířka[mm] | 320 | |||||||||||||||||||||||||||||||||||||||||||
Délka [mm] | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 | |||||||||||||||||||||||||||||||||
Max příkon / Napětí DC | 0 | 10 | 12 | 13 | 0 | 11 | 13 | 13 | 0 | 11 | 13 | 13 | 0 | 11 | 13 | 14 | 0 | 12 | 14 | 15 | 0 | 12 | 15 | 16 | 0 | 12 | 15 | 16 | 0 | 13 | 16 | 17 | 0 | 13 | 17 | 19 | 0 | 13 | 17 | 19 | 0 | 14 | 19 | 23 |
Hlučnost - akus. tlak 1 m Lp (A) | 0 | 23.2 | 34.8 | 32 | 0 | 23.6 | 35.6 | 32.6 | 0 | 24.8 | 30.8 | 33.1 | 0 | 24.3 | 31.1 | 33.6 | 0 | 24.5 | 31.5 | 34 | 0 | 24.6 | 31.4 | 34.5 | 0 | 24.9 | 32.2 | 34.7 | 0 | 25.1 | 32.4 | 35 | 0 | 25.3 | 32.7 | 35.2 | 0 | 25.4 | 33 | 35.4 | 0 | 24.6 | 33.4 | 35.6 |
Poloha přepínače | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 |
ΔT50 | 104 | 681 | 1038 | 1201 | 146 | 959 | 1462 | 1691 | 189 | 1237 | 1886 | 2181 | 231 | 1515 | 2310 | 2671 | 273 | 1793 | 2734 | 3161 | 316 | 2071 | 3158 | 3652 | 358 | 2349 | 3581 | 4142 | 401 | 2627 | 4005 | 4632 | 443 | 2905 | 4429 | 5122 | 485 | 3183 | 4853 | 5612 | 528 | 3461 | 5277 | 6102 |
Hloubka[mm] | 90 | |||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Šířka[mm] | 400 | |||||||||||||||||||||||||||||||||||||||||||
Délka [mm] | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 | |||||||||||||||||||||||||||||||||
Max příkon / Napětí DC | 0 | 11 | 12 | 13 | 0 | 11 | 13 | 14 | 0 | 11 | 14 | 14 | 0 | 12 | 14 | 15 | 0 | 12 | 14 | 16 | 0 | 13 | 16 | 18 | 0 | 13 | 16 | 18 | 0 | 13 | 16 | 18 | 0 | 14 | 17 | 20 | 0 | 14 | 18 | 21 | 0 | 14 | 19 | 23 |
Hlučnost - akus. tlak 1 m Lp (A) | 0 | 21.7 | 27.5 | 30.2 | 0 | 22 | 28.2 | 30.8 | 0 | 22.3 | 28.8 | 31.2 | 0 | 22.5 | 29.3 | 31.8 | 0 | 22.7 | 29.7 | 32.2 | 0 | 22.9 | 30 | 32.9 | 0 | 23 | 30.4 | 32.9 | 0 | 23.1 | 30.7 | 33.2 | 0 | 23.3 | 30.9 | 33.4 | 0 | 23.4 | 31.2 | 33.6 | 0 | 23.5 | 31.4 | 33.7 |
Poloha přepínače | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 |
ΔT50 | 130 | 1174 | 1581 | 1732 | 184 | 1654 | 2226 | 2438 | 237 | 2133 | 2872 | 3145 | 290 | 2612 | 3517 | 3852 | 343 | 3092 | 4163 | 4558 | 397 | 3571 | 4808 | 5265 | 450 | 4050 | 5453 | 5972 | 503 | 4530 | 6099 | 6679 | 556 | 5009 | 6744 | 7385 | 610 | 5488 | 7389 | 8092 | 663 | 5968 | 8035 | 8799 |
Hloubka[mm] | 110 | |||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Šířka[mm] | 200 | |||||||||||||||||||||||||||||||||||||||||||
Délka [mm] | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 | |||||||||||||||||||||||||||||||||
Max příkon / Napětí DC | 0 | 10 | 11 | 12 | 0 | 11 | 12 | 13 | 0 | 11 | 15 | 14 | 0 | 11 | 11 | 14 | 0 | 11 | 13 | 14 | 0 | 13 | 15 | 18 | 0 | 13 | 15 | 18 | 0 | 13 | 15 | 18 | 0 | 13 | 16 | 18 | 0 | 13 | 17 | 18 | 0 | 13 | 17 | 19 |
Hlučnost - akus. tlak 1 m Lp (A) | 0 | 19.1 | 26.6 | 28.9 | 0 | 19.8 | 27.6 | 30 | 0 | 20.1 | 32.4 | 31 | 0 | 20.8 | 19.1 | 31.7 | 0 | 21.2 | 29.5 | 32.4 | 0 | 22 | 30.1 | 32.9 | 0 | 21.9 | 30.5 | 33.5 | 0 | 22.2 | 30.9 | 34 | 0 | 22.4 | 31.3 | 34.5 | 0 | 22.7 | 31.6 | 34.9 | 0 | 22.7 | 31.9 | 35.3 |
Poloha přepínače | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 |
ΔT50 | 67 | 803 | 1043 | 1145 | 98 | 1181 | 1534 | 1684 | 129 | 1558 | 2025 | 2223 | 161 | 1936 | 2515 | 2762 | 192 | 2314 | 3006 | 3301 | 223 | 2692 | 3497 | 3840 | 255 | 3069 | 3988 | 4379 | 286 | 3447 | 4478 | 4918 | 318 | 3825 | 4969 | 5457 | 349 | 4203 | 5460 | 5996 | 380 | 4581 | 5951 | 6535 |
Hloubka[mm] | 110 | |||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Šířka[mm] | 260 | |||||||||||||||||||||||||||||||||||||||||||
Délka [mm] | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 | |||||||||||||||||||||||||||||||||
Max příkon / Napětí DC | 0 | 11 | 12 | 13 | 0 | 11 | 13 | 13 | 0 | 12 | 13 | 16 | 0 | 12 | 13 | 14 | 0 | 12 | 16 | 16 | 0 | 12 | 15 | 16 | 0 | 13 | 16 | 18 | 0 | 13 | 16 | 18 | 0 | 14 | 18 | 21 | 0 | 14 | 19 | 22 | 0 | 14 | 20 | 25 |
Hlučnost - akus. tlak 1 m Lp (A) | 0 | 19.1 | 26.6 | 28.9 | 0 | 19.8 | 27.6 | 30 | 0 | 20.1 | 28.3 | 30.5 | 0 | 20.8 | 29 | 31.7 | 0 | 21.2 | 31.3 | 32.4 | 0 | 29.6 | 30.1 | 32.9 | 0 | 21.9 | 30.5 | 33.5 | 0 | 22.2 | 30.9 | 34 | 0 | 22.4 | 31.3 | 34.5 | 0 | 22.7 | 31.6 | 34.9 | 0 | 32.4 | 31.9 | 35.3 |
Poloha přepínače | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 |
ΔT50 | 90 | 684 | 1090 | 1277 | 127 | 963 | 1535 | 1799 | 164 | 1243 | 1980 | 2320 | 201 | 1522 | 2425 | 2842 | 237 | 1801 | 2870 | 3363 | 274 | 2080 | 3315 | 3884 | 311 | 2360 | 3760 | 4406 | 348 | 2639 | 4205 | 4927 | 385 | 2918 | 4650 | 5449 | 421 | 3197 | 5095 | 5970 | 458 | 3476 | 5540 | 6491 |
Hloubka[mm] | 110 | |||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Šířka[mm] | 320 | |||||||||||||||||||||||||||||||||||||||||||
Délka [mm] | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 | |||||||||||||||||||||||||||||||||
Max příkon / Napětí DC | 0 | 11 | 12 | 14 | 0 | 11 | 13 | 14 | 0 | 14 | 13 | 14 | 0 | 12 | 13 | 15 | 0 | 12 | 15 | 0 | 12 | 15 | 17 | 10 | 13 | 16 | 17 | 0 | 13 | 16 | 18 | 0 | 14 | 18 | 21 | 0 | 14 | 19 | 24 | 0 | 15 | 22 | 27 | |
Hlučnost - akus. tlak 1 m Lp (A) | 0 | 23.2 | 29.3 | 36.7 | 0 | 23.6 | 30 | 32.6 | 0 | 31.7 | 30.8 | 33.1 | 0 | 24.3 | 31.1 | 33.6 | 0 | 24.5 | 31.5 | 32.2 | 0 | 24.6 | 31.4 | 34.5 | 18.5 | 24.9 | 32.2 | 34.7 | 0 | 25.1 | 32.4 | 35 | 0 | 25.3 | 32.7 | 35.2 | 0 | 25.4 | 33 | 35.4 | 0 | 24.6 | 33.4 | 35.6 |
Poloha přepínače | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 |
ΔT50 | 130 | 1264 | 1700 | 1885 | 183 | 1780 | 2394 | 2654 | 237 | 2296 | 3088 | 3423 | 290 | 2812 | 3782 | 4192 | 343 | 3328 | 4476 | 4961 | 396 | 3844 | 5170 | 5730 | 449 | 4360 | 5864 | 6500 | 502 | 4876 | 6558 | 7269 | 555 | 5392 | 7252 | 8038 | 609 | 5908 | 7946 | 8807 | 662 | 6424 | 8640 | 9576 |
Hloubka[mm] | 110 | |||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Šířka[mm] | 400 | |||||||||||||||||||||||||||||||||||||||||||
Délka [mm] | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 | |||||||||||||||||||||||||||||||||
Max příkon / Napětí DC | 0 | 10 | 12 | 13 | 0 | 11 | 13 | 13 | 0 | 11 | 13 | 14 | 0 | 12 | 14 | 15 | 0 | 12 | 15 | 17 | 0 | 12 | 15 | 17 | 9 | 13 | 16 | 17 | 0 | 13 | 16 | 18 | 0 | 14 | 18 | 21 | 0 | 14 | 19 | 23 | 0 | 15 | 21 | 26 |
Hlučnost - akus. tlak 1 m Lp (A) | 0 | 23.2 | 29.3 | 32 | 0 | 23.6 | 30 | 32.6 | 0 | 24.8 | 30.8 | 33.1 | 0 | 24.3 | 31.1 | 33.6 | 0 | 24.5 | 31.5 | 34 | 0 | 24.6 | 31.4 | 34.5 | 17.7 | 24.9 | 32.2 | 34.7 | 0 | 25.1 | 32.4 | 35 | 0 | 25.3 | 32.7 | 35.2 | 0 | 25.4 | 33 | 35.4 | 0 | 24.6 | 33.4 | 35.6 |
Poloha přepínače | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 |
ΔT50 | 205 | 1504 | 1956 | 2132 | 288 | 2117 | 2754 | 3003 | 372 | 2731 | 3552 | 3873 | 456 | 3345 | 4351 | 4743 | 539 | 3959 | 5149 | 5613 | 623 | 4572 | 5947 | 6484 | 706 | 5186 | 6746 | 7354 | 790 | 5800 | 7544 | 8224 | 874 | 6413 | 8342 | 9095 | 957 | 7027 | 9140 | 9965 | 1041 | 7641 | 9939 | 10835 |
Hloubka[mm] | 130 | |||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Šířka[mm] | 260 | |||||||||||||||||||||||||||||||||||||||||||
Délka [mm] | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 | |||||||||||||||||||||||||||||||||
Max příkon / Napětí DC | 0 | 10 | 12 | 12 | 0 | 11 | 13 | 13 | 0 | 12 | 14 | 14 | 0 | 12 | 14 | 14 | 12 | 15 | 17 | 12 | 15 | 17 | 0 | 14 | 17 | 18 | 0 | 14 | 17 | 18 | 0 | 13 | 18 | 21 | 0 | 14 | 18 | 22 | 0 | 15 | 21 | 25 | ||
Hlučnost - akus. tlak 1 m Lp (A) | 0 | 19.1 | 26.6 | 28.9 | 0 | 19.8 | 27.6 | 30 | 0 | 20.1 | 28.3 | 31 | 0 | 20.8 | 29 | 31.7 | 0 | 21.2 | 29.5 | 32.4 | 0 | 22 | 30.1 | 32.9 | 0 | 21.9 | 30.5 | 33.5 | 0 | 22.2 | 30.9 | 34 | 0 | 22.4 | 31.3 | 34.5 | 0 | 22.7 | 31.6 | 34.9 | 0 | 22.7 | 31.9 | 35.3 |
Poloha přepínače | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 |
ΔT50 | 103 | 897 | 1169 | 1269 | 145 | 1263 | 1646 | 1786 | 187 | 1629 | 2123 | 2304 | 229 | 1995 | 2600 | 2822 | 271 | 2361 | 3077 | 3340 | 313 | 2727 | 3554 | 3857 | 355 | 3093 | 4031 | 4375 | 397 | 3459 | 4508 | 4893 | 439 | 3825 | 4986 | 5411 | 481 | 4191 | 5463 | 5929 | 523 | 4557 | 5940 | 6446 |
Hloubka[mm] | 130 | |||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Šířka[mm] | 320 | |||||||||||||||||||||||||||||||||||||||||||
Délka [mm] | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 | |||||||||||||||||||||||||||||||||
Max příkon / Napětí DC | 0 | 11 | 12 | 12 | 0 | 12 | 14 | 18 | 0 | 12 | 14 | 19 | 0 | 12 | 14 | 23 | 0 | 14 | 17 | 26 | 0 | 14 | 17 | 26 | 0 | 14 | 17 | 28 | 0 | 15 | 18 | 31 | 0 | 14 | 18 | 31 | 0 | 15 | 19 | 37 | 0 | 15 | 19 | 37 |
Hlučnost - akus. tlak 1 m Lp (A) | 0 | 23.6 | 31.1 | 26.4 | 0 | 24.3 | 32.3 | 42.5 | 0 | 25 | 33.4 | 43.4 | 0 | 25.5 | 34.1 | 44.2 | 0 | 26 | 34.8 | 44.9 | 0 | 26.4 | 35.1 | 45.5 | 0 | 26.8 | 36 | 46.1 | 0 | 30.9 | 36.5 | 46.5 | 0 | 27.4 | 36.9 | 47 | 0 | 27.7 | 37.4 | 47.4 | 0 | 28 | 37.9 | 47.8 |
Poloha přepínače | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 |
ΔT50 | 124 | 1161 | 1511 | 1989 | 175 | 1635 | 2128 | 2801 | 225 | 2109 | 2744 | 3613 | 276 | 2583 | 3361 | 4425 | 326 | 3057 | 3978 | 5237 | 377 | 3530 | 4594 | 6049 | 428 | 4004 | 5211 | 6861 | 478 | 4478 | 5828 | 7673 | 529 | 4952 | 6444 | 8485 | 579 | 5426 | 7061 | 9297 | 630 | 5900 | 7678 | 10109 |
Hloubka[mm] | 130 | |||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Šířka[mm] | 400 | |||||||||||||||||||||||||||||||||||||||||||
Délka [mm] | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 | |||||||||||||||||||||||||||||||||
Max příkon / Napětí DC | 0 | 12 | 13 | 18 | 0 | 12 | 14 | 19 | 0 | 13 | 15 | 25 | 0 | 13 | 15 | 26 | 0 | 13 | 15 | 27 | 0 | 15 | 19 | 30 | 0 | 15 | 20 | 35 | 0 | 16 | 21 | 38 | 0 | 16 | 22 | 42 | 0 | 17 | 23 | 45 | 0 | 17 | 23 | 45 |
Hlučnost - akus. tlak 1 m Lp (A) | 0 | 23.6 | 31.1 | 41.3 | 0 | 24.3 | 32.3 | 42.5 | 0 | 25 | 33.4 | 43.4 | 0 | 25.5 | 34.1 | 44.2 | 0 | 26 | 34.8 | 44.9 | 0 | 26.4 | 35.1 | 45.5 | 0 | 26.8 | 36 | 46.1 | 0 | 27.1 | 36.5 | 46.5 | 0 | 27.4 | 36.9 | 47 | 0 | 27.7 | 37.4 | 47.4 | 0 | 28 | 37.9 | 47.8 |
Poloha přepínače | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 | Vyp. | 1 | 2 | 3 |
ΔT50 | 211 | 1924 | 2447 | 3054 | 298 | 2710 | 3446 | 4300 | 384 | 3495 | 4445 | 5546 | 470 | 4280 | 5444 | 6792 | 557 | 5066 | 6443 | 8039 | 643 | 5851 | 7442 | 9285 | 729 | 6637 | 8441 | 10531 | 816 | 7422 | 9440 | 11778 | 902 | 8207 | 10439 | 13024 | 988 | 8993 | 11438 | 14270 | 1074 | 9778 | 12437 | 15517 |
