Složení jednotky, filtry, ovládání

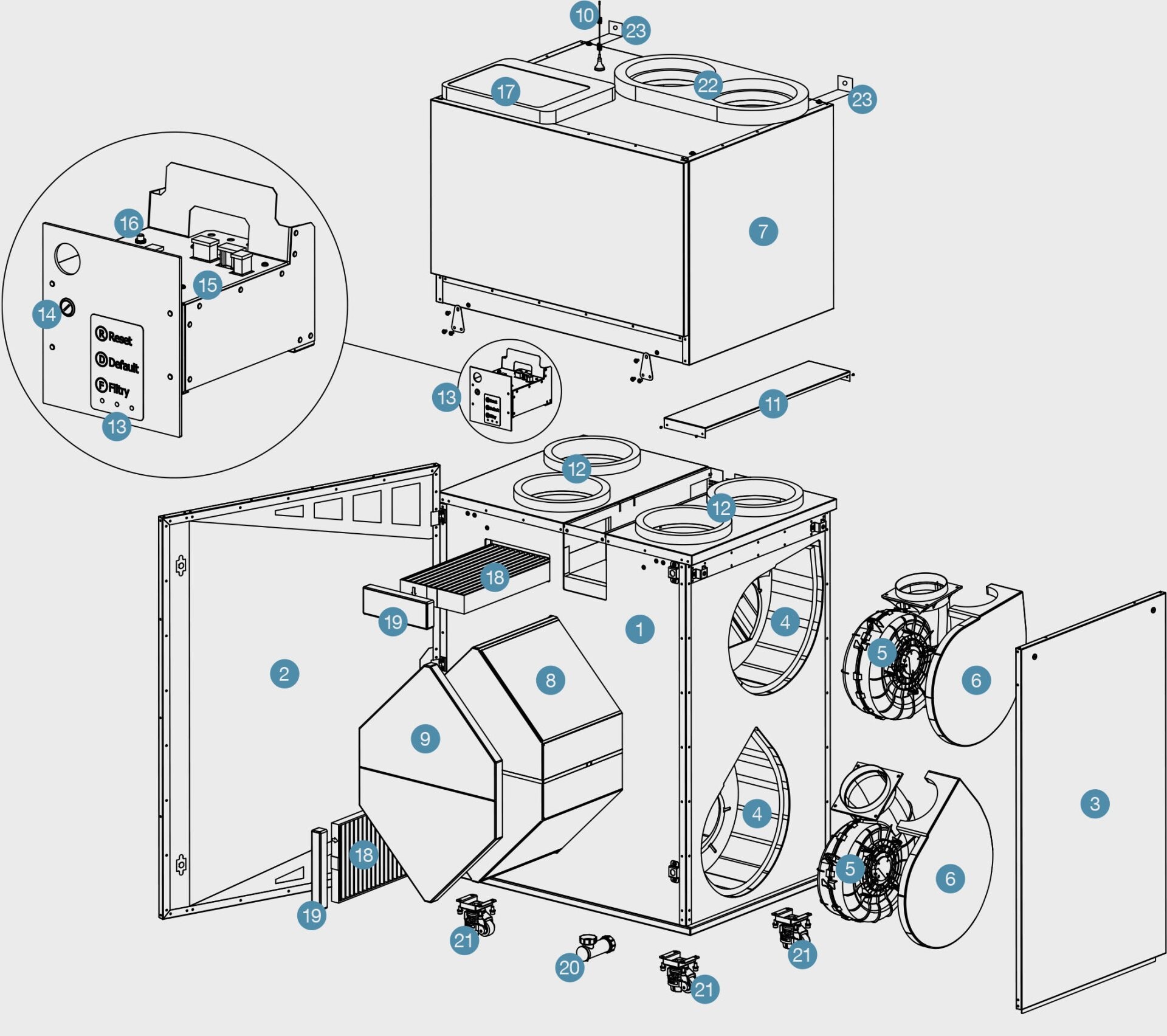

Složení jednotky
Základní specifikace
| 1 kompaktní plášť zařízení 2 čelní servisní dvířka s madly a zámky 3 servisní dvířka ventilátorů 4 akustické panely 5 ventilátory s úsporným EC motorem 6 kryty ventilátorů 7 tlumič hluku 8 deskový protiproudový výměník tepla HRV 9 kryt výměníku tepla 10 externí Wi-fi anténa 11 kryt vedení kabeláže 12 hrdla pro připojení tlumiče 13 ovládací a informační panel (viz str. 10) 14 pojistkové pouzdro s pojistkou 15 panel řízení – analogové a digitální vstupy 16 terminál externí Wi-fi antény 17 směrová dýza k výfuku vzduchu s mřížkou proti hrubým nečistotám 18 filtry pro čištění vzduchu |
19 uzavírací krytky filtrů 20 suchý sifon – vývod na odvod kondenzátu na spodní straně jednotky s připojovacím závitem 5/4" 21 stavitelný pojezd – volitelné příslušenství 22 exteriérová připojovací hrdla 23 fixační kotvy • obtoková klapka (by-pass) včetně servopohonu a krytu
• předehřev vzduchu (3× PTC článek) • indikátor zanesení filtrů na základě časového intervalu
• indikátor zanesení filtru na základě jeho tlakové ztráty • samostatné teplotní čidlo pro monitorování funkce předehřevu • teplotní čidla pro monitorování teploty vzduchu • na výstupech a vstupech větrací jednotky • vstup pro připojení požárního čidla nebo elektrické protipožární signalizace (EPS) • odtah vzduchu s mřížkou proti vniknutí cizích těles • síťový napájecí kabel 230 V AC / 16 A |
Základní softwarové funkce• nastavení výkonu automaticky nebo manuálně
• automatická protimrazová ochrana • zobrazení aktuálního výkonu předehřevu • automatická funkce by-pass (obtok výměníku) • možnost manuálního ovládání by-passu (v letním režimu) • možnost manuálního odmražení výměníku (v zimním režimu) • možnost připojení požárního čidla nebo elektrické protipožární signalizace (EPS) • možnost uživatelského nastavení připojených čidel • (CO2, relativní vlhkost, souhrnné koncentrace těkavých látek) • komunikace Modbus s nadřazeným systémem (např. LOXONE) • komunikace s čidly Modbus RTU • ovládání včetně výkonu větrání přes webové rozhraní aplikace v lokální síti • týdenní časový režim • funkce opuštění objektu / dovolená • orientační informace o aktuální spotřebě elektrické energie • nárazové větrání BOOST |
Volitelná specifikace• deskový entalpický protiproudý výměník tepla ERV
• plynulá manuální regulace P.R.T. s ovladačem na zdi • čidlo koncentrace CO2 (oxidu uhličitého) • čidlo RH (relativní vlhkosti) • čidlo na koncentraci radonu • kombinované čidlo TVOC a HCHO (těkavé látky a formaldehydy) • uhlíkové pachové filtry PŘÍVOD F7 AC (ePM1 70 %)* • plechové vsuvky vzduchovodů • stavitelný pojezd * údaj v (%) říká, kolik částic v dané filtrační třídě filtr „zachytí“
|

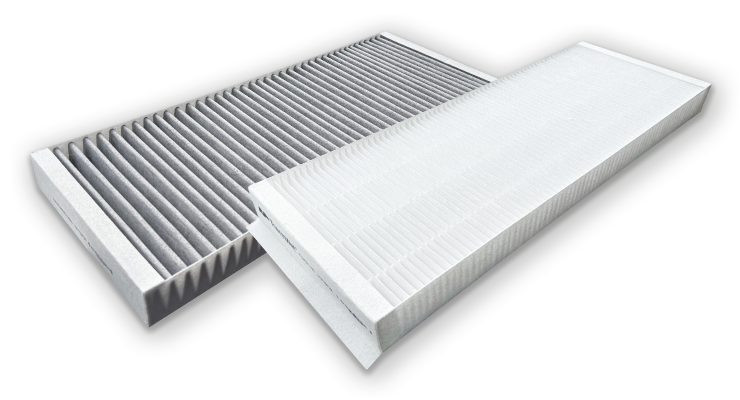

Vzduchové filtry• filtr F7 přívod – 450 × 253 × 50 mm, ePM1 70%
• filtr F7 odtah/by-pass – 642 × 254 × 28 mm, ePM1 70% • uhlíkový filtr F7/AC přívod – 450 × 253 × 50 mm, ePM1 70% |
|
Ovládání

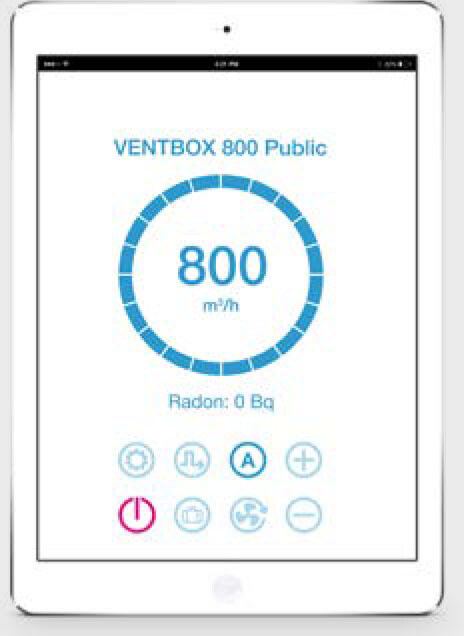

Řízení jednotky přes webové rozhraníPo připojení do webového rozhraní jednotky se na vašem elektronickém zařízení zobrazí úvodní domovská obrazovka, sloužící pro přehled informací, ovládání a nastavení jednotky VENTBOX 800 Public. V prostřední části je patrný aktuální výkon jednotky, níže se nachází informační a stavové ikony, dále pak aktuální hodnoty měřené pokojovými senzory využívané jednotkou (za předpokladu, že jsou senzory k rekuperační jednotce připojeny). Spodní část pak obsahuje tlačítka pro obsluhu a nastavení rekuperační jednotky.
Ovládací a informační panelVENTBOX 800 Public lze běžně obsluhovat pomocí webového rozhraní, ale všechny základní servisní operace lze provádět i manuálně (stiskem příslušného tlačítka) na ovládacím panelu umístěného na čelní straně zařízení:

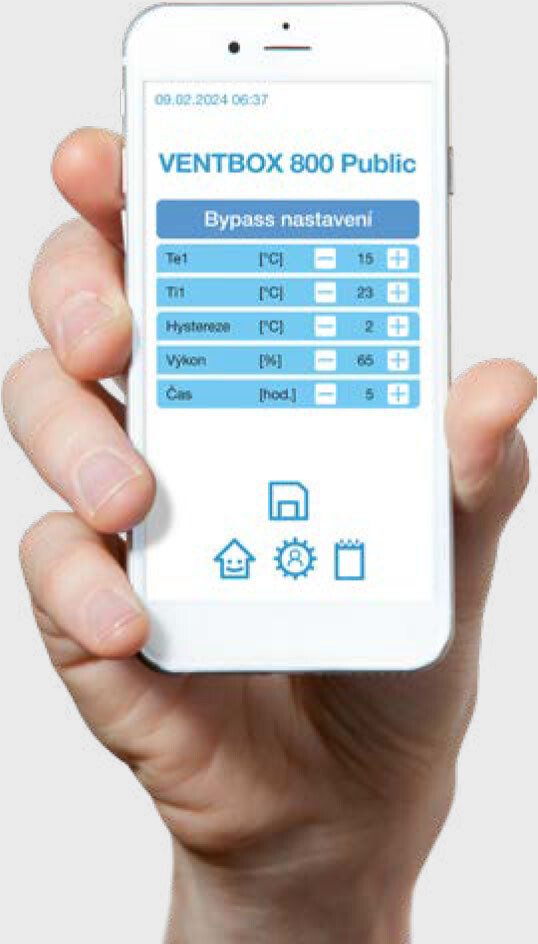

R krátkým stiskem tlačítka provedete restart, při kterém zůstanou zachována veškerá uživatelská i servisní nastavení. D stiskem tlačítka (5 s) uvedete do továrního nastavení, při kterém běží větrací jednotka trvale na snížený výkon. Současně dojde ke ztrátě všech uživatelských nastavení včetně nastavení týdenních programů a připojení k síti, pokud bylo před tím nastaveno. Nastavení typu výměníku (ERV / HRV) a korekce ventilátorů zůstavají zachovány. Větrací jednotka přejde zpět do AP módu včetně přihlašovacího hesla nastaveného výrobcem. F stiskem tlačítka (2 s) nastavíte nový interval pro výměnu filtrů. Používá se pouze při výměnách filtrů! Informační LED  • zelená – napájení – bliká – připojeno k napájení (režim Standby), svítí – zařízení v provozu • modrá – filtry – svítí, popř. bliká požadavek na výměnu filtrů • červená – chyba – nutné zkontrolovat „Chybová hlášení Režim by-passJednou z klíčových součástí centrálních rekuperačních jednotek VENTBOX je režim by-pass. Tento režim je umožněn pomocí by-passové klapky, která je opatřena servopohonem. V případě manuální nebo automatické aktivace a na základě definovaných teplot ve webovém rozhraní, umožňuje by-passová klapka obtok tepleného výměníku. Odtahovaný vzduchu z interiéru, je klapkou by-passu odkláněn tak, aby neprocházel přes výměník tepla, ale byl přímo odváděn ven z objektu a nepředával tepelnou energii venkovnímu vzduchu přiváděného do jednotky.
Režim by-pass je běžně využíván během letního provozu, především v nočních hodinách, kdy je venkovní vzduch přirozeně chladnější. Díky tomu je možné efektivně snížit teplotu vnitřních prostor bez potřeby aktivního chlazení. By-pass tak poskytuje účinný způsob, jak zajistit optimální tepelný komfort v interiéru během teplých letních měsíců.
Popis režimu by-pass1. Princip režimu by-pass
– Při aktivním režimu je teplý vzduch z interiéru odveden přímo ven bez výměny tepla. – Výměník tepla je tímto režimem za pomoci by-passové klapky vyřazen z funkce, čímž se zabraňuje nežádoucímu ohřevu přiváděného čerstvého vzduchu. – Do interiéru je vháněn čerstvý chladný vzduch. 2. Podmínky aktivace
– By-pass je aktivován automaticky, pokud teplota v interiéru vystoupá nad požadovanou hodnotu nastavenou ve webovém rozhraní.
– Po dosažení požadované teploty v interiéru se režim by-pass deaktivuje a jednotka se přepne zpět na standardní rekuperační režim.
– Ve webovém rozhraní lze definovat i nejnižší možnou teplotu přiváděného vzduchu do interiéru.
Výhody by-passové klapky• energetická úspora – snižuje potřebu aktivního chlazení interiéru v létě
• zvýšení komfortu – umožňuje využití přirozeně chladnějšího venkovního vzduchu pro zlepšení vnitřního klimatu Uživatelské funkce, které můžete ovládat • vypnutí větrání – Standby režim (jednotka není odpojena od napájení)
• přepínání mezi automatickým a manuálním režimem (A/M)
• jednorázové snížení výkonu větrání při opuštění objektu (dovolená)
• manuální přepínání klapky by-passu (pouze v letním období)
• uživatelské nastavení zařízení
|
|
Objednávkový kód
Příklad objednacího kódu: VB1-0800-PD-PHL
Jednotka VENTBOX 800 Public první generace pro decentrální rozvod vzduchu, EC motory s konstantním průtokem verze Premium, se standardním deskovým protiproudým výměníkem tepla a levou variantou připojení.
Jednotka VENTBOX 800 Public první generace pro decentrální rozvod vzduchu, EC motory s konstantním průtokem verze Premium, se standardním deskovým protiproudým výměníkem tepla a levou variantou připojení.
|
Typ rekuperační jednotky
|
Generace
|
|
Výkon
|
|
Design
|
Typ rekuperace
|
|
Výbava
|
Typ výměníku tepla
|
Strana připojení
|
|---|---|---|---|---|---|---|---|---|---|---|
|
V B
|
1
|
-
|
0800
|
-
|
P
|
D
|
-
|
P
|
H
|
L
|
|
VB VENTBOX
|
|
|
|
|
Public
|
Decentrální
|
|
P - Premium
|
H - standardní
E - entalpický |
levá
|
