Složení rekuperační jednotky, filtry, ovládání, by-pass - VENTBOX 800
Jeddnotky, filtry, ovládání
Složení jednotky
 |
Základní specifikace |
|
|
1 korpus jednotky vyrobený z odolného materiálu s termoizolačními vlastnostmi a
kompaktním opláštěním 2 čelní servisní deska 3 servisní dvířka ventilátorů 4 akustické panely 5 ventilátory s úsporným EC motorem 6 kryty ventilátorů 7 závěsný systém zařízení 8 deskový protiproudový výměník tepla 9 kryt výměníku tepla 10 externí Wi-fi anténa 11 kryt vedení kabeláže 12 hrdla pro připojení vzduchovodu 13 ovládací a informační panel 14 pojistkové pouzdro s pojistkou 15 panel řízení – analogové a digitální vstupy 16 terminál externí Wi-fi antény 17 čelní designový kryt
18 filtry pro čištění vzduchu 19 uzavírací krytky filtrů 20 suchý sifon - vývod na odvod kondenzátu na spodní straně jednotky s připojovacím závitem 5/4" 21 výškově stavitelné nohy 22 stavitelný pojezd • obtoková klapka (by-pass) včetně servopohonu a krytu • předehřev vzduchu (3× PTC článek)
• indikátor zanesení filtrů na základě časového intervalu • indikátor zanesení filtru na základě jeho tlakové ztráty • samostatné teplotní čidlo pro monitorování funkce předehřevu • teplotní čidla pro monitorování teploty vzduchu na výstupech a vstupech větrací jednotky • vstup pro připojení požárního čidla nebo elektrické protipožární signalizace (EPS) • síťový napájecí kabel 230 V AC / 16 A • energetický štítek, příbalový leták, návod k montáži a instalaci, montážní šablona |
|
Základní softwarové funkce• plynulé řízení vzduchového výkonu (objemového průtoku)

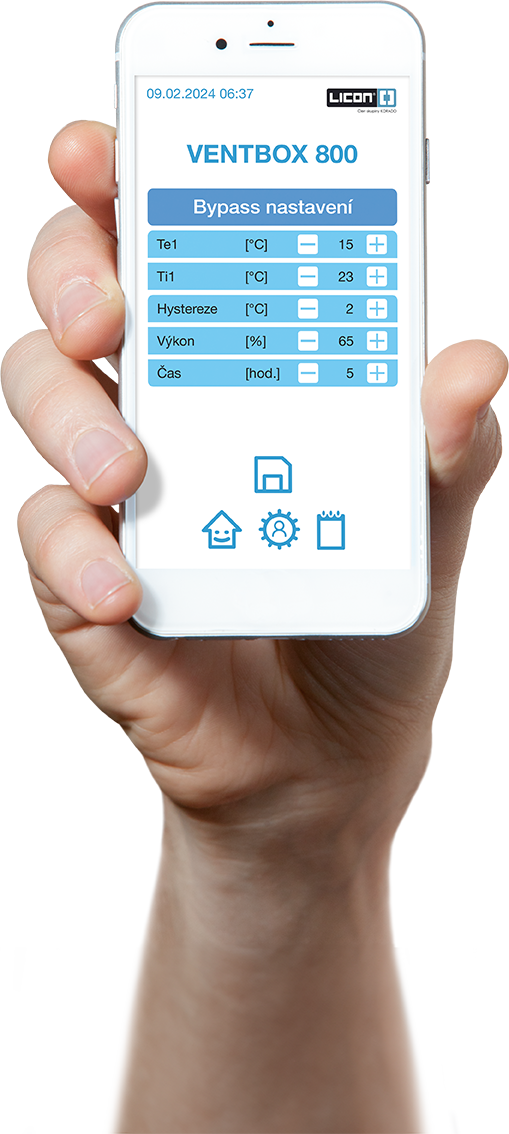

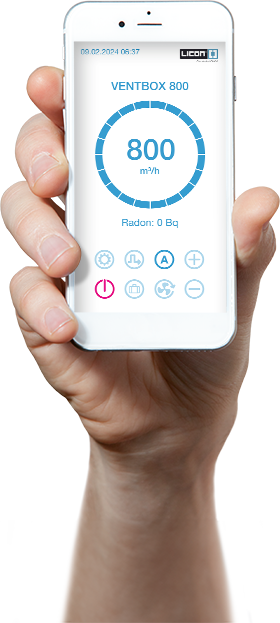

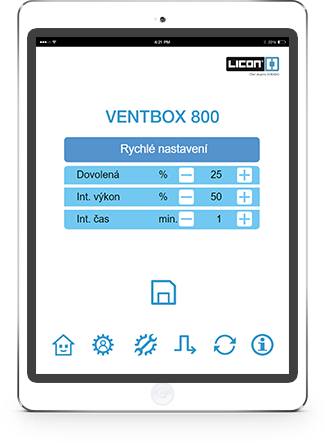

• jednotky v automatickém i manuálním režimu • zobrazení aktuálního výkonu předehřevu • automatická protimrazová ochrana • automatická funkce by-pass (obtok výměníku) • možnost manuálního ovládání by-passu (v letním režimu) • možnost manuálního odmrazení výměníku (v zimním režimu) • možnost připojení požárního čidla nebo elektrické protipožární • signalizace (EPS) • indikátor zanesení filtrů na základě časového intervalu • ovládání přes webové rozhraní v lokální síti • týdenní časový režim • komunikace Modbus RTU • měření spotřeby energie • funkce opuštění objektu / dovolená • komunikace Modbus s nadřazeným systémem (např. LOXONE) • orientační informace o aktuální spotřebě elektrické energie • nárazové větrání BOOST • možnost uživatelského nastavení připojených čidel (CO2, relativní vlhkost, souhrnné koncentrace těkavých látek) • jazykové mutace CZ, AJ, NJ, FR, PL Volitelná specifikace• deskový entalpický protiproudý výměník tepla ERV
• plynulá manuální regulace P.R.T. s ovladačem na zdi • čidlo CO2 (oxidu uhličitého) • čidlo relativní vlhkosti (RH) • čidlo na detekce/výskyt radonu (pouze ve verzi radon)
• kombinované čidlo TVOC a HCHO (těkavé látky a formaldehydy) • uhlíkové pachové filtry PŘÍVOD F7 AC (ePM1 70 %)* • plechové vsuvky vzduchovodů DN 250 • stavitelný pojezd * údaj v (%) říká, kolik částic v dané filtrační třídě filtr „zachytí“ |
|

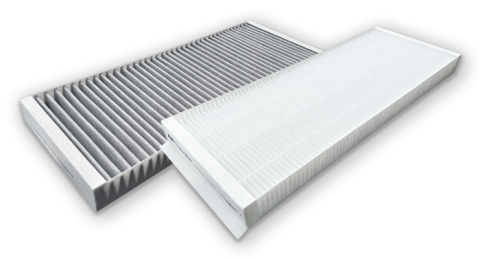

Vzduchové filtry• filtr F7 přívod – 450 × 253 × 50 mm, ePM1 70 %
• filtr F7 odtah / by-pass– 642 × 254 × 29 mm, ePM1 70 % • uhlíkový filtr F7/AC přívod – 450 × 253 × 50 mm, ePM1 70 % |
|
Ovládání
|
|
Objednávkový kód
Příklad objednacího kódu: VB1-0800-BC-PHR
Jednotka VENTBOX 800 první generace, s centrální rekuperací, EC motory s konstantním průtokem verze Premium, se standardním deskovým protiproudým výměníkem tepla a pravou variantou připojení.
|
Typ rekuperační jednotky
|
Generace
|
|
Výkon
|
|
Design
|
Typ rekuperace
|
|
Výbava
|
Typ výměníku tepla
|
Strana připojení
|
|---|---|---|---|---|---|---|---|---|---|---|
|
V B
|
1
|
-
|
0800
|
-
|
B
|
C
|
-
|
P
|
H
|
R
|
|
VB VENTBOX
|
|
|
|
|
Box
|
Centrální
|
|
P - Premium
|
H - standardní
E - entalp |
R - pravá
|
