Složení jednotky, filtry, ovládání, by-pass
ROZPAD JEDNOTKY |
|
Jednotky VENTBOX 400 jsou dostupné v pravém nebo levém provedení a lze je instalovat na stěnu nebo na podlahu. V případě podlahové montáže, doporučujeme z důvodu instalace suchého sifonu ve spodní části, jednotku osadit distančními stojánky pro podlahovou montáž.
1 korpus jednotky vyrobený z odolného XPS materiálu s termoizolačními vlastnostmi a kompaktním opláštěním vývod na odvod kondenzátu na spodní straně jednotky
|
Základní softwarové funkce• automatická proti mrazová ochrana
• zobrazení aktuálního výkonu předehřevu
• automatická funkce by-pass (obtok výměníku)
• možnost manuálního ovládání by-passu (v letním režimu)
• možnost manuálního odmražení výměníku (v zimním režimu)
• možnost připojení požárního čidla nebo elektrické protipožární signalizace (EPS)
• ovládání přes webové rozhraní v lokální síti
• týdenní časový režim
• indikátor zanesení filtrů na základě časového intervalu
• indikátor zanesení filtrů na základě jeho tlakové ztráty ( verze Premium, Comfort)
• komunikace s čidly Modbus RTU
• ovládání výkonu větrání rovněž v rozhraní aplikace
• funkce opuštění objektu/dovolená
• komunikace Modbus s nadřazeným systémem (např. LOXONE)
• orientační informace o aktuální spotřebě elektrické energie
• nárazové větrání BOOST
• možnost uživatelského nastavení připojených čidel (CO2, relativní vlhkost, souhrnné koncentrace těkavých látek)
• jazykové mutace CZ, AJ, NJ, FR
Volitelná specifikace• entalpický protiproudý výměník tepla ERV
• plynulá manuální regulace P.R.T. s ovladačem na zdi • čidlo koncentrace CO2
• čidlo relativní vlhkosti (RH)
• čidlo detekce / výskytu radonu
• kombinované čidlo TVOC a HCHO (těkavé látky a formaldehydy)
• filtry PŘÍVOD (Optimum) F7 (ePM1 70 %)*
• filtry ODTAH (Optimum) F7 (ePM1 70 %)*
• filtry by-passu pro verzi Optimum F7 (ePM1 70 %)*
• uhlíkové pachové filtry PŘÍVOD F7 (ePM1 70 %)*
• izolační box (nutné použít v případě provozu jednotky v prostoru, kde okolní teplota dosahuje max. 5 °C)
• distanční stojánky pro podlahovou montáž
• venkovní jednotka tepelného čerpadla vzduch / vzduch(verze Comfort)
* údaj v (%) říká, kolik částic v dané filtrační třídě filtr „zachytí“
|
|
Vzduchové filtry• filtr M5 přívod (pouze verze Optimum) – 513 × 94 × 39 mm, ePM10 55 %
• filtr M5 odtah (pouze verze Optimum) – 513 × 194 × 39 mm, ePM10 55 % • filtr by-pass M5 (pouze verze Optimum) – 535 × 74 × 39 mm, ePM10 55 % • filtr F7 přívod – 513 × 194 × 39 mm, ePM1 70 % • filtr F7 odtah – 513 × 194 × 39 mm, ePM1 70 % • filtr by-pass F7 – 535 × 74 × 39 mm, ePM1 70 %  Předfiltry• předfiltr G2 – standard pro všechny verze – 276 × 154 × 28 mm, pozinkovaný omyvatelný
• uhlíkový filtr F7/AC přívod – 513 × 194 × 39 mm, ePM1 70 %
• předfiltr M5 (pouze při použití uhlíkového filtru F7) – 276 × 154 × 38 mm, ePM10 55%
• filtr do filtrboxu G2 (pouze při použití externího filtrboxu) 208 × 208 × 28 mm, pozinkovaný omyvatelný
 |
Ovládání
|

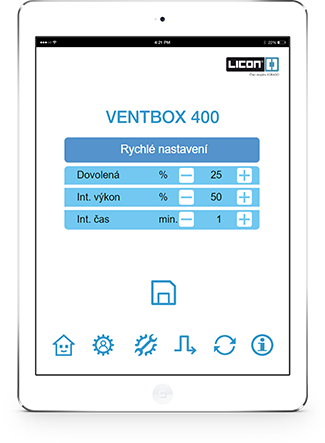

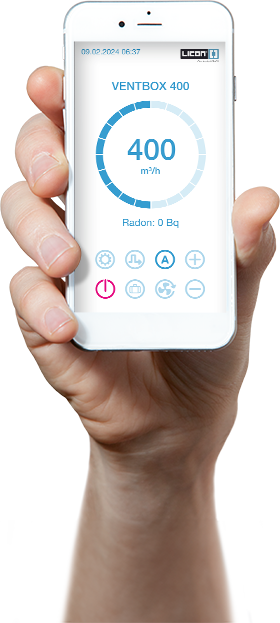

Řízení jednotky přes webové rozhraní Úvodní obrazovka slouží pro přehled informací, ovládání a nastavení zařízení VENTBOX 400. V prostřední části je patrný aktuální výkon jednotky, níže se nachází informační a stavové ikony, dále pak aktuální hodnoty měřené pokojovými senzory využívané jednotkou (za předpokladu, že jsou senzory k rekuperační jednotce připojeny). Spodní část pak obsahuje tlačítka pro obsluhu a nastavení rekuperační jednotky.
Ovládací a informační panel Jednotku VENTBOX lze běžně obsluhovat pomocí webového rozhraní, ale všechny základní servisní operace lze provádět i manuálně

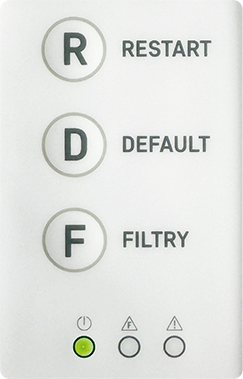

(stiskem příslušného tlačítka) na ovládacím panelu umístěného na čelní straně zařízení: R krátkým stiskem tlačítka provedete restart, při kterém zůstanou zachována veškerá uživatelská i servisní nastavení zařízení. D stiskem tlačítka (5 s) uvedete do továrního nastavení, při kterém běží větrací jednotka trvale na snížený výkon. Současně dojde ke ztrátě všech uživatelských nastavení včetně nastavení týdenních programů a připojení k síti, pokud bylo před tím nastaveno. Nastavení typu výměníku (ERV / HRV) a korekce ventilátorů zůstavají zachovány. Větrací jednotka přejde zpět do AP módu včetně přihlašovacího hesla nastaveného výrobcem. F stiskem tlačítka (2 s) nastavíte nový interval pro výměnu filtrů. Používá se pouze při výměnách filtrů! Informační LED  • zelená – napájení – bliká – připojeno k napájení (režim Standby), svítí – zařízení v provozu
• modrá – filtry – svítí, popř. bliká požadavek na výměnu filtrů • červená – chyba – nutné zkontrolovat „Chybová hlášení“ |
|
|
Režim by-pass Jednou z klíčových součástí centrálních rekuperačních jednotek VENTBOX je režim by-pass. Tento režim je umožněn pomocí by-passové klapky, která je opatřena servopohonem. V případě manuální nebo automatické aktivace a na základě definovaných teplot ve webovém rozhraní, umožňuje by-passová klapka obtok tepleného výměníku. Odtahovaný vzduchu z interiéru, je klapkou by-passu odkláněn tak, aby neprocházel přes výměník tepla, ale byl přímo odváděn ven z objektu a nepředával tepelnou energii venkovnímu vzduchu přiváděného do jednotky.
Režim by-pass je běžně využíván během letního provozu, především v nočních hodinách, kdy je venkovní vzduch přirozeně chladnější. Díky tomu je možné efektivně snížit teplotu vnitřních prostor bez potřeby aktivního chlazení. By-pass tak poskytuje účinný způsob, jak zajistit optimální tepelný komfort v interiéru během teplých letních měsíců.
Popis režimu by-pass 1. Princip režimu by-pass
– Při aktivním režimu je teplý vzduch z interiéru odveden přímo ven bez výměny tepla. – Výměník tepla je tímto režimem za pomoci by-passové klapky vyřazen z funkce, čímž se zabraňuje nežádoucímu ohřevu přiváděného čerstvého vzduchu. – Do interiéru je vháněn čerstvý chladný vzduch. 2. Podmínky aktivace
– By-pass je aktivován automaticky, pokud teplota v interiéru vystoupá nad požadovanou hodnotu nastavenou ve webovém rozhraní.
– Po dosažení požadované teploty v interiéru se režim by-pass deaktivuje a jednotka se přepne zpět na standardní rekuperační režim.

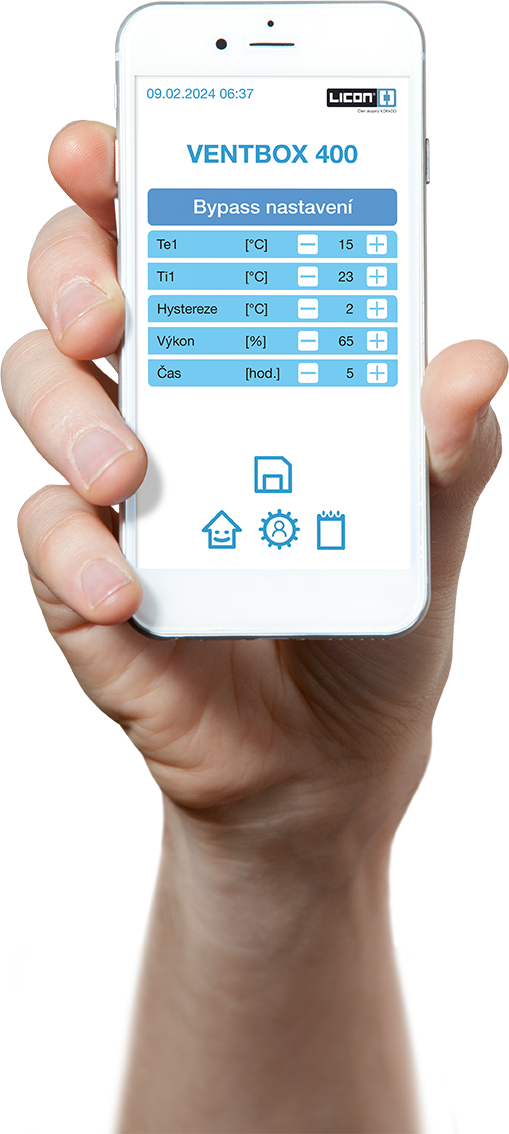

– Ve webovém rozhraní lze definovat i nejnižší možnou teplotu přiváděného vzduchu do interiéru.
3. Ochrana a filtrace – Pro správnou funkci a ochranu systému je by-passová klapka doplněna by-passovým filtrem. Tento filtr chrání výměník tepla a motor před prachem a nečistotami, které mohou být obsaženy ve vzduchu odkloněném z interiéru, kdy nedochází proudění vzduchu přes standardní odtahový filtr.
– By-passový filtr je nezbytný k zajištění dlouhodobé spolehlivosti a efektivity rekuperační jednotky.
Výhody by-passové klapky • energetická úspora – snižuje potřebu aktivního chlazení interiéru v létě
• zvýšení komfortu – umožňuje využití přirozeně chladnějšího venkovního vzduchu pro zlepšení vnitřního klimatu Uživatelské funkce, které můžete ovládat • vypnutí větrání – Standby režim (jednotka není odpojena od napájení)
• přepínání mezi automatickým a manuálním režimem (A/M) • jednorázové snížení výkonu větrání při opuštění objektu (dovolená) • krátkodobé zvýšení intenzity větrání (BOOST režim) • manuální přepínání klapky by-passu (pouze v letním období) • uživatelské nastavení zařízení
|
|
Objednávkový kód
Příklad objednacího kódu: VB2-0400-BC-PER
Jednotka VENTBOX 400 druhé generace pro centrální rozvod vzduchu, EC motory s konstantním průtokem verze Premium, entalpickým protiproudým výměníkem tepla a pravou variantou připojení.
|
Typ rekuperační jednotky
|
Generace
|
|
Výkon
|
|
Design
|
Typ rekuperace
|
|
Výbava
|
Typ výměníku tepla
|
Strana připojení
|
|---|---|---|---|---|---|---|---|---|---|---|
|
V B |
2 |
- |
0400 |
- |
B |
C |
- |
O |
H |
R |
|
VB VENTBOX
|
|
|
|
|
Box
|
Centrální
|
|
O - Optimum
P - Premium C - Comfort
|
H - standardní
E - entalp |
R - pravá
L - levá |
