Složení rekuperační jednotky, filtry, ovládání, by-pass - VENTBOX 200 Thin

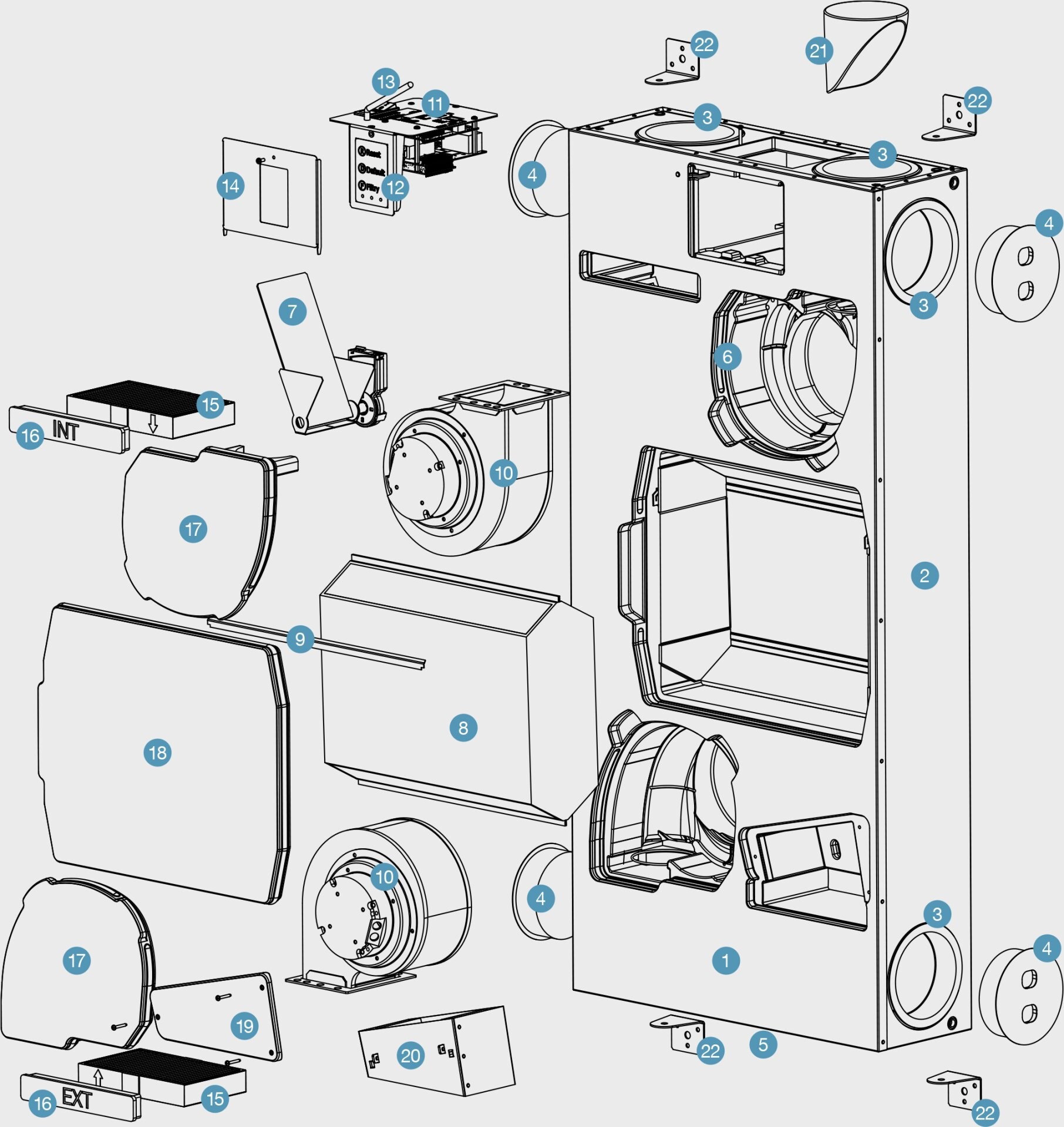

1 zařízení větrací jednotky VENTBOX 200 Thin, které je z jedné strany opatřeno bílým pozinkovaným plechem (opláštění nerozebíratelně snýtováno)
2 plášť zařízení
3 připojovací hrdla vzduchovodů ∅ 125 mm
4 krytky připojovacích hrdel
5 vývod na odvod kondenzátu
6 korpus jednotky
7 obtoková klapka (by-pass) včetně servopohonu
8 deskový protiproudový výměník tepla ( HRV/ERV)
9 upevňovací lišta
10 ventilátory s úsporným EC motorem
11 elektronika řízení a napájení jednotky (2× analogové vstupy, 1× digitální vstup,
konektor pro připojení požárního čidla nebo elektrické protipožární signalizace (EPS), teplotní čidla)
12 ovládací a informační panel
13 externí Wi-fi anténa
14 kryt elektroniky řízení
15 vzduchové filtry
16 uzavírací krytky filtrů
17 kryt ventilátorů
18 kryt výměníku
19 kryt předehřevu
20 předehřev
21 klín pro usměrnění proudění vzduchu (při použití bočních vývodů)
22 kotevní / upevňovací plechové závěsy včetně spojovacího materiálu

​ síťový napájecí kabel 230 V AC/10 A

• automatická proti mrazová ochrana

• funkce by-pass (obtok výměníku)

• ovládání přes webové rozhraní

• týdenní časový režim

• komunikace Modbus RTU

• měření spotřeby energie

• nárazové větrání BOOST

• indikátor zanesení filtrů na základě časového intervalu

• entalpický protiproudý výměník tepla

• plynulá manuální regulace

• čidlo CO₂

• čidlo relativní vlhkosti (RH)

• čidlo na koncentraci radonu

• čidlo TVOC a HCHO (těkavé látky a formaldehydy)

• filtry PŘÍVOD -  F7 (ePM1 70 %)* – pylový

• filtry ODTAH - F7 (ePM1 70 %)* – pylový

• izolační box (umístění jednotky v místě s nižší teplotou)

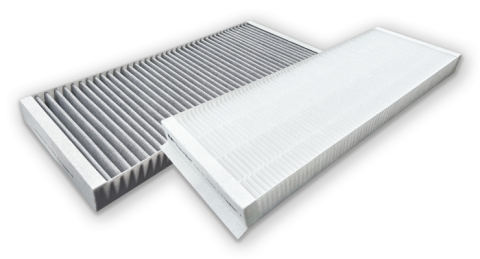

• filtr M5 přívod – 204 × 127 × 29 mm, ePM10 50 %

• filtr M5 odtah  – 204 × 127 × 29 mm, ePM10 50 %
Volitelně

• filtr F7 přívod – 204 × 127 × 29 mm, ePM1 70 %

• filtr F7 odtah – 204 × 127 × 29 mm, ePM1 70 %

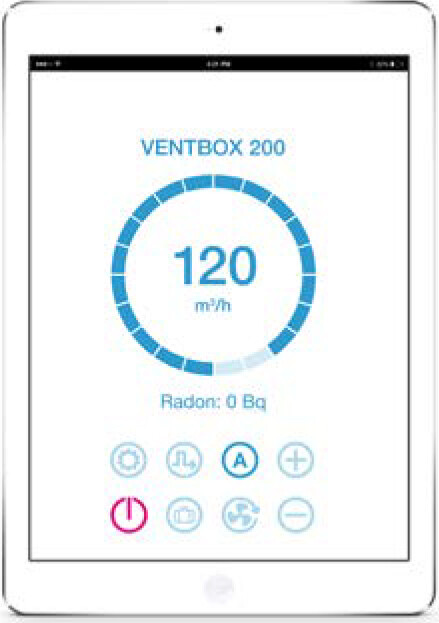

Úvodní obrazovka slouží pro přehled informací, ovládání a nastavení zařízení VENTBOX 200 Thin. V prostřední části je patrný aktuální výkon jednotky, níže se nachází informační a stavové ikony, dále pak aktuální hodnoty měřené pokojovými senzory využívané jednotkou (za předpokladu, že jsou senzory k rekuperační jednotce připojeny). Spodní část pak obsahuje tlačítka pro obsluhu a nastavení rekuperační jednotky.



VENTBOX 200 Thin lze běžně obsluhovat pomocí webového rozhraní, ale všechny základní servisní operace lze provádět i

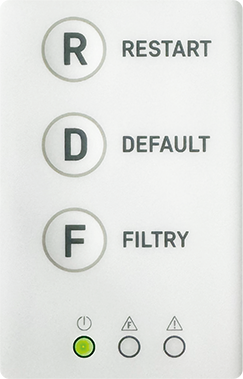

manuálně (stiskem příslušného tlačítka) na ovládacím panelu umístěného na čelní straně zařízení:

R krátkým stiskem tlačítka provedete restart, při kterém zůstanou zachována veškerá uživatelská i servisní nastavení zařízení.
D stiskem tlačítka (5 s) uvedete do továrního nastavení, při kterém běží větrací jednotka trvale na snížený výkon. Současně dojde ke ztrátě všech uživatelských nastavení včetně nastavení týdenních programů a připojení k síti, pokud bylo před tím nastaveno.
Nastavení typu výměníku (ERV / HRV) a korekce ventilátorů zůstavají zachovány. Větrací jednotka přejde zpět do AP módu včetně přihlašovacího hesla nastaveného výrobcem.
F stiskem tlačítka (2 s) nastavíte nový interval pro výměnu filtrů. Používá se pouze při výměnách filtrů!

Informační LED

• zelená – napájení – bliká – připojeno k napájení (režim Standby), svítí – zařízení v provozu
• modrá – filtry – svítí, popř. bliká požadavek na výměnu filtrů
• červená – chyba – nutné zkontrolovat „Chybová hlášení“

Jednou z klíčových součástí centrálních rekuperačních jednotek VENTBOX je režim by-pass. Tento režim je umožněn pomocí by-passové klapky, která je opatřena servopohonem. V případě manuální nebo automatické aktivace a na základě definovaných teplot ve webovém rozhraní, umožňuje by-passová klapka obtok tepleného výměníku. Odtahovaný vzduchu z interiéru, je klapkou by-passu odkláněn tak, aby neprocházel přes výměník tepla, ale byl přímo odváděn ven z objektu a nepředával tepelnou energii venkovnímu vzduchu přiváděného do jednotky.



Režim by-pass je běžně využíván během letního provozu, především v nočních hodinách, kdy je venkovní vzduch přirozeně chladnější. Díky tomu je možné efektivně snížit teplotu vnitřních prostor bez potřeby aktivního chlazení. By-pass tak poskytuje účinný způsob, jak zajistit optimální tepelný komfort v interiéru během teplých letních měsíců.

1. Princip režimu by-pass
– Při aktivním režimu je teplý vzduch z interiéru odveden přímo ven bez výměny tepla.
– Výměník tepla je tímto režimem za pomoci by-passové klapky vyřazen z funkce, čímž se zabraňuje nežádoucímu ohřevu přiváděného čerstvého vzduchu.
– Do interiéru je vháněn čerstvý chladný vzduch.


2. Podmínky aktivace

– By-pass je aktivován automaticky, pokud teplota v interiéru vystoupá nad požadovanou hodnotu nastavenou ve webovém rozhraní.

– Po dosažení požadované teploty v interiéru se režim by-pass deaktivuje a jednotka se přepne zpět na standardní rekuperační režim.

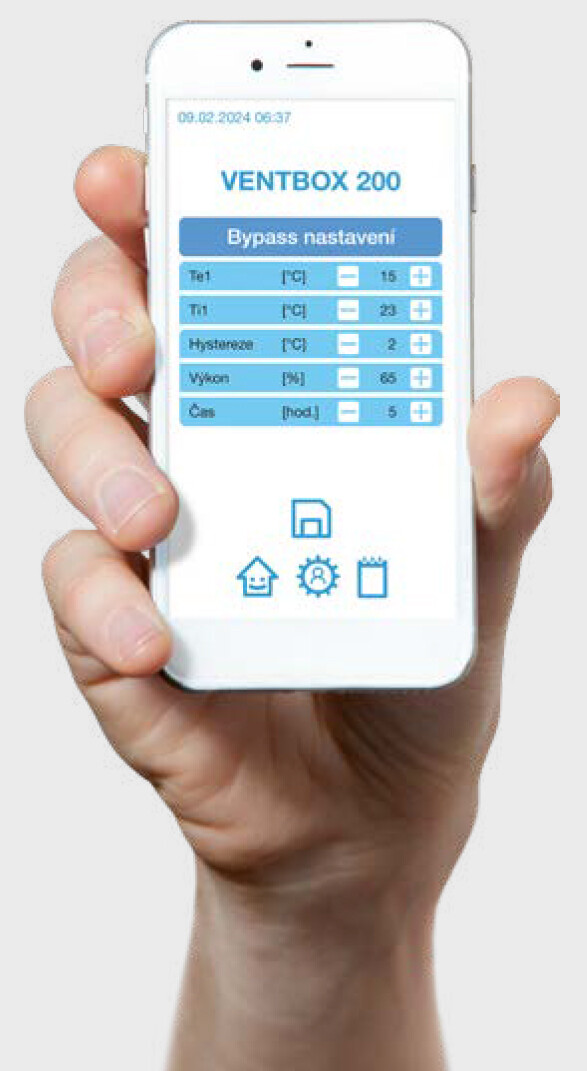

– Ve webovém rozhraní lze definovat i nejnižší možnou teplotu přiváděného vzduchu do interiéru.

3. Ochrana a filtrace

– Pro správnou funkci a ochranu systému je by-passová klapka doplněna by-passovým filtrem. Tento filtr chrání výměník tepla a motor před prachem a nečistotami, které mohou být obsaženy ve vzduchu odkloněném z interiéru, kdy nedochází proudění vzduchu přes standardní odtahový filtr.

– By-passový filtr je nezbytný k zajištění dlouhodobé spolehlivosti a efektivity rekuperační jednotky.

• energetická úspora – snižuje potřebu aktivního chlazení interiéru v létě

• zvýšení komfortu – umožňuje využití přirozeně chladnějšího venkovního vzduchu pro zlepšení vnitřního klimatu

• vypnutí větrání – Standby režim (jednotka není odpojena od napájení)
• přepínání mezi automatickým a manuálním režimem (A/M)
• jednorázové snížení výkonu větrání při opuštění objektu (dovolená)
• krátkodobé zvýšení intenzity větrání (BOOST režim)
•  přepínání klapky by-passu (pouze v letním období)
• uživatelské nastavení zařízení
