Složení jednotky, filtry, ovládání, by-pass - VENTBOX 300



1 korpus jednotky vyrobený z odolného XPS materiálu s termoizolačními          vlastnostmi a kompaktním opláštěním
• pohledové strany jsou opatřeny lakovaným Al plechem – bílá RAL 9010 verze Optimum a Premium
• zadní strana pozinkovaný plech
2 designový kryt přední stěny (verze Premium )
3 čelní dvířka zařízení vyrobená z lakovaného Al plechu bílá RAL 9010
4 boční dvířka – servisní kryty ventilátorů
5 uzavírací krytky filtrů
6 filtry pro čištění vzduchu
 7 filtr by-pass

 8 obtoková klapka (by-pass) včetně servopohonu
9 PTC článek pro předehřev vzduchu
10 deskový protiproudý výměník tepla
11 • verze Premium ventilátory s úsporným EC motorem a

       konstantním průtokem
        • verze Optimum – EC ventilátory
12 elektronika řízení a napájení jednotky
13 kryt ventilátorů
14 kryt výměníku
15 kryt předehřevu
16 kryt servopohonu obtokové klapky
17 kryt elektroniky řízení
18 hrdla pro připojení vzduchovodu (∅ 180 mm)
19 ovládací a informační panel s klávesnicí a LED indikací
20 přímý výparník ve spojení s venkovní jednotkou tepelného

       čerpadla pouze u jednotky VENTBOX 400 verze Comfort
21 externí Wi-fi anténa
22 analogové a digitální vstupy
23 závěsná kotevní lišta

24  uzavírací krytky předfiltrů
25  předfiltry G2 pro čištění vzduchu

26  externí filtrační box – volitelné příslušenství​
​ vývod na odvod kondenzátu na spodní straně jednotky s připojovacím závitem 5/4"
​ suchý sifon WHB1 – DN 32 mm
​ samostatné teplotní čidlo pro monitorování funkce předehřevu
​ teplotní čidla pro monitorování teploty vzduchu
​ na výstupech a vstupech větrací jednotky
​ síťový napájecí kabel 230 V AC/10 A
​ energetický štítek, příbalový leták, návod k montáži a instalaci

• automatická proti mrazová ochrana

• zobrazení aktuálního výkonu předehřevu

• automatická funkce by-pass (obtok výměníku)

• možnost manuálního ovládání by-passu (v letním režimu)

• možnost manuálního odmražení výměníku (v zimním režimu)

• možnost připojení požárního čidla nebo elektrické protipožární signalizace (EPS)

• ovládání přes webové rozhraní v lokální síti

• týdenní časový režim

• indikátor zanesení filtrů na základě časového intervalu​

• indikátor zanesení filtrů na základě jeho tlakové ztráty verze Premium ​

• komunikace s čidly Modbus RTU

• ovládání výkonu větrání rovněž v rozhraní aplikace

• funkce opuštění objektu/dovolená

• komunikace Modbus s nadřazeným systémem (např. LOXONE)

• orientační informace o aktuální spotřebě elektrické energie

• nárazové větrání BOOST

• možnost uživatelského nastavení připojených čidel (CO₂, relativní vlhkost, souhrnné koncentrace těkavých látek)

• jazykové mutace CZ, AJ, NJ, FR

• entalpický výměník

• plynulá manuální regulace P.R.T. s ovladačem na zdi

• čidlo koncentrace CO₂

• čidlo relativní vlhkosti (RH)

• čidlo detekce/výskytu radonu

• kombinované čidlo TVOC a HCHO (těkavé látky a formaldehydy)

• filtry PŘÍVOD (Optimum) F7 (ePM1 70 %)*

• filtry ODTAH (Optimum) F7 (ePM1 70 %)*

• filtry by-passu pro verzi Optimum F7 (ePM1 70 %)*

• uhlíkové pachové filtry PŘÍVOD F7 (ePM1 70 %)*

• izolační box (nutné použít v případě provozu jednotky v prostoru, kde okolní teplota dosahuje max. 5 °C)

• distanční stojánky pro podlahovou montáž



• filtr M5 přívod  (pouze verze Optimum) – 513 × 194 × 39 mm, ePM10 55 %

• filtr M5 odtah (pouze verze Optimum) – 513 × 194 × 39 mm, ePM10 55 %
• filtr by-pass M5 (pouze verze Optimum) – 535 × 74 × 39 mm, ePM10 55 %
• filtr F7 přívod – 513 × 194 × 39 mm, ePM1 70 %
• filtr F7 odtah – 513 × 194 × 39 mm, ePM1 70 %
• filtr by-pass F7 – 535 × 74 × 39 mm, ePM1 70 %

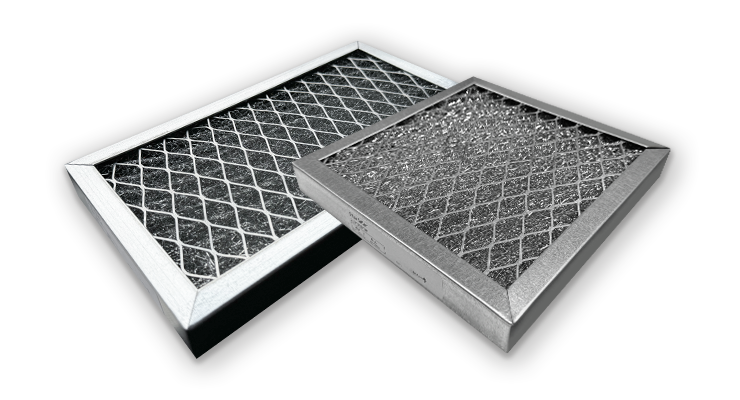

• předfiltr G2 – standard pro všechny verze – 276 × 154 × 28 mm, pozinkovaný omyvatelný

• uhlíkový filtr F7/AC přívod – 513 × 194 × 39 mm, ePM1 70 %

• předfiltr M5 (pouze při použití uhlíkového filtru F7) – 276 × 154 × 38 mm, ePM10 55%

• filtr do filtrboxu G2 (pouze při použití externího filtrboxu)
   208 × 208 × 28 mm, pozinkovaný omyvatelný

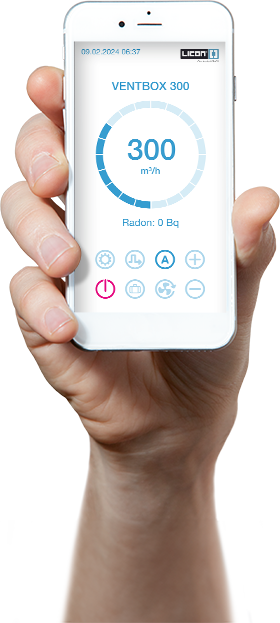

Úvodní obrazovka slouží pro přehled informací, ovládání a nastavení zařízení VENTBOX 300. V prostřední části je patrný aktuální výkon jednotky, níže se nachází informační a stavové ikony, dále pak aktuální hodnoty měřené pokojovými senzory využívané jednotkou (za předpokladu, že jsou senzory k rekuperační jednotce připojeny). Spodní část pak obsahuje tlačítka pro obsluhu a nastavení rekuperační jednotky.



Jednotku VENTBOX lze běžně obsluhovat pomocí webového rozhraní, ale všechny základní servisní operace lze provádět i manuálně (stiskem příslušného tlačítka) na ovládacím panelu umístěného na čelní straně zařízení:

R krátkým stiskem tlačítka provedete restart, při kterém zůstanou zachována veškerá uživatelská i servisní nastavení zařízení.
D stiskem tlačítka (5 s) uvedete do továrního nastavení, při kterém běží větrací jednotka trvale na snížený výkon.
Současně dojde ke ztrátě všech uživatelských nastavení včetně nastavení týdenních programů a připojení k síti, pokud bylo před tím nastaveno.
Nastavení typu výměníku (ERV / HRV) a korekce ventilátorů zůstavají zachovány. Větrací jednotka přejde zpět do AP módu
včetně přihlašovacího hesla nastaveného výrobcem.
F stiskem tlačítka (2 s) nastavíte nový interval pro výměnu filtrů. Používá se pouze při výměnách filtrů!

Informační LED
• zelená – napájení – bliká – připojeno k napájení (režim Standby), svítí – zařízení v provozu
• modrá – filtry – svítí, popř. bliká požadavek na výměnu filtrů
• červená – chyba – nutné zkontrolovat „Chybová hlášení“

Jednou z klíčových součástí centrálních rekuperačních jednotek VENTBOX je režim by-pass. Tento režim je umožněn pomocí by-passové klapky, která je opatřena servopohonem. V případě manuální nebo automatické aktivace a na základě definovaných teplot ve webovém rozhraní, umožňuje by-passová klapka obtok tepleného výměníku. Odtahovaný vzduchu z interiéru, je klapkou by-passu odkláněn tak, aby neprocházel přes výměník tepla, ale byl přímo odváděn ven z objektu a nepředával tepelnou energii venkovnímu vzduchu přiváděného do jednotky.



Režim by-pass je běžně využíván během letního provozu, především v nočních hodinách, kdy je venkovní vzduch přirozeně chladnější. Díky tomu je možné efektivně snížit teplotu vnitřních prostor bez potřeby aktivního chlazení. By-pass tak poskytuje účinný způsob, jak zajistit optimální tepelný komfort v interiéru během teplých letních měsíců.

1. Princip režimu by-pass
– Při aktivním režimu je teplý vzduch z interiéru odveden přímo ven bez výměny tepla.
– Výměník tepla je tímto režimem za pomoci by-passové klapky vyřazen z funkce, čímž se zabraňuje nežádoucímu ohřevu přiváděného čerstvého vzduchu.
– Do interiéru je vháněn čerstvý chladný vzduch.


2. Podmínky aktivace

– By-pass je aktivován automaticky, pokud teplota v interiéru vystoupá nad požadovanou hodnotu nastavenou ve webovém rozhraní.

– Po dosažení požadované teploty v interiéru se režim by-pass deaktivuje a jednotka se přepne zpět na standardní rekuperační režim.

– Ve webovém rozhraní lze definovat i nejnižší možnou teplotu přiváděného vzduchu do interiéru.

3. Ochrana a Filtrace

– Pro správnou funkci a ochranu systému je by-passová klapka doplněna by-passovým filtrem. Tento filtr chrání výměník tepla a motor před prachem a nečistotami, které mohou být obsaženy ve vzduchu odkloněném z interiéru, kdy nedochází proudění vzduchu přes standardní odtahový filtr.

– By-passový filtr je nezbytný k zajištění dlouhodobé spolehlivosti a efektivity rekuperační jednotky.

• vypnutí větrání – Standby režim (jednotka není odpojena od napájení)
• přepínání mezi automatickým a manuálním režimem (A/M)
• jednorázové snížení výkonu větrání při opuštění objektu (dovolená)
• krátkodobé zvýšení intenzity větrání (BOOST režim)
• manuální přepínání klapky by-passu (pouze v letním období)
• uživatelské nastavení zařízení
