Požadavky na ostatní profese a montáž - VENTBOX 800 Public

Povinná příprava
Kabel CYKY 3×2,5 s jističem 16 A char. B od rozvaděče k rekuperační jednotce
• Ukončit zásuvkou 230 V AC / 50 Hz nejdále 1,5 m od napájecího modulu rekuperační jednotky (napájecí modul se nachází na horní straně zařízení, mezi připojovacími hrdly vzduchovodů).
• Označení jističe štítkem „Rekuperace“.
• Neblokovat – HDO!

Volitelná příprava
Kabel UTP místní sítě Wi-fi routeru k rekuperační jednotce
• Ukončit zásuvkou RJ45 v místě umístění rekuperační jednotky. Slouží pouze v případě slabého
Wi-fi signálu, pro možné připojení Wi-fi routeru a pro zesílení Wi-fi signálu (neslouží tedy pro fyzické připojení rekuperační jednotky).



Tlačítka intenzivního odtahu (BOOST) do požadovaných místností
• Přivést kabel UTP nebo J-Y(ST)Y 2×2×0,8 do všech místností s požadavkem na odsávání (koupelna, WC, kuchyň, sklad, recepce, serverovna a další volitelné prostory).
• Všechny vodiče od tlačítek intenzivního odtahu spojit paralelně a přivést k rekuperační jednotce.
• Ukončit volným kabelem s rezervou min. 2 m, nejdále 0,5 m od datové svorkovnice periferií rekuperační jednotky a označit tlačítko „Sklad“, „WC“, „Koupelna“, atd.
• V místnostech osadit tlačítko s návratem do původní polohy.

Senzory CO₂, RH a ovládací panel plynulé regulace (P.R.T.)
• Přivést kabel UTP nebo J-Y(ST)Y 2×2×0,8 pro senzory a P.R.T. do požadovaných místností, vodiče musí být zapojené do série dle požadavků technického provedení sběrnice RS485 – senzory
komunikují pomocí Modbus RTU.
• Kabel ukončit s rezervou min. 2 m, nejdále 0,5 m od datové svorkovnice rekup. jednotky (datové svorkovnice periferií se nacházejí vždy mezi hrdly směřujícími do interiéru).


Doporučení
• Senzor CO₂ (do míst s větší koncentrací osob) je vhodné umístit ve výšce vypínačů.
• Senzor vlhkosti do koupelen, je vhodné umístit na stěně 10 cm pod stropem.
• Na průběžných kabelech, které spojují v sérii jednotlivé senzory nechat vždy rezervu min. 0,3 m.



Detektor kouře a ovládání přetlaku přívodního vzduchu
• Přivést kabely UTP nebo J-Y(ST)Y 2×2×0,8 do požadované místnosti s požadavkem na přetlak vzduchu nebo detekci kouře (prostor s krbem, kotelna a podobně).
• Kabely ukončit s rezervou min. 2 m, nejdále 0,5 m od svorkovnice rekuperační jednotky a označit „detektor(y) kouře, přetlak vzduchu“.
• Při instalaci detektorů kouře postupujte výhradně dle doporučení výrobce detektoru.
• Při volbě ovládání přetlaku vzduchu tlačítkem musí být osazeno tlačítko s funkcí ZAP/VYP.

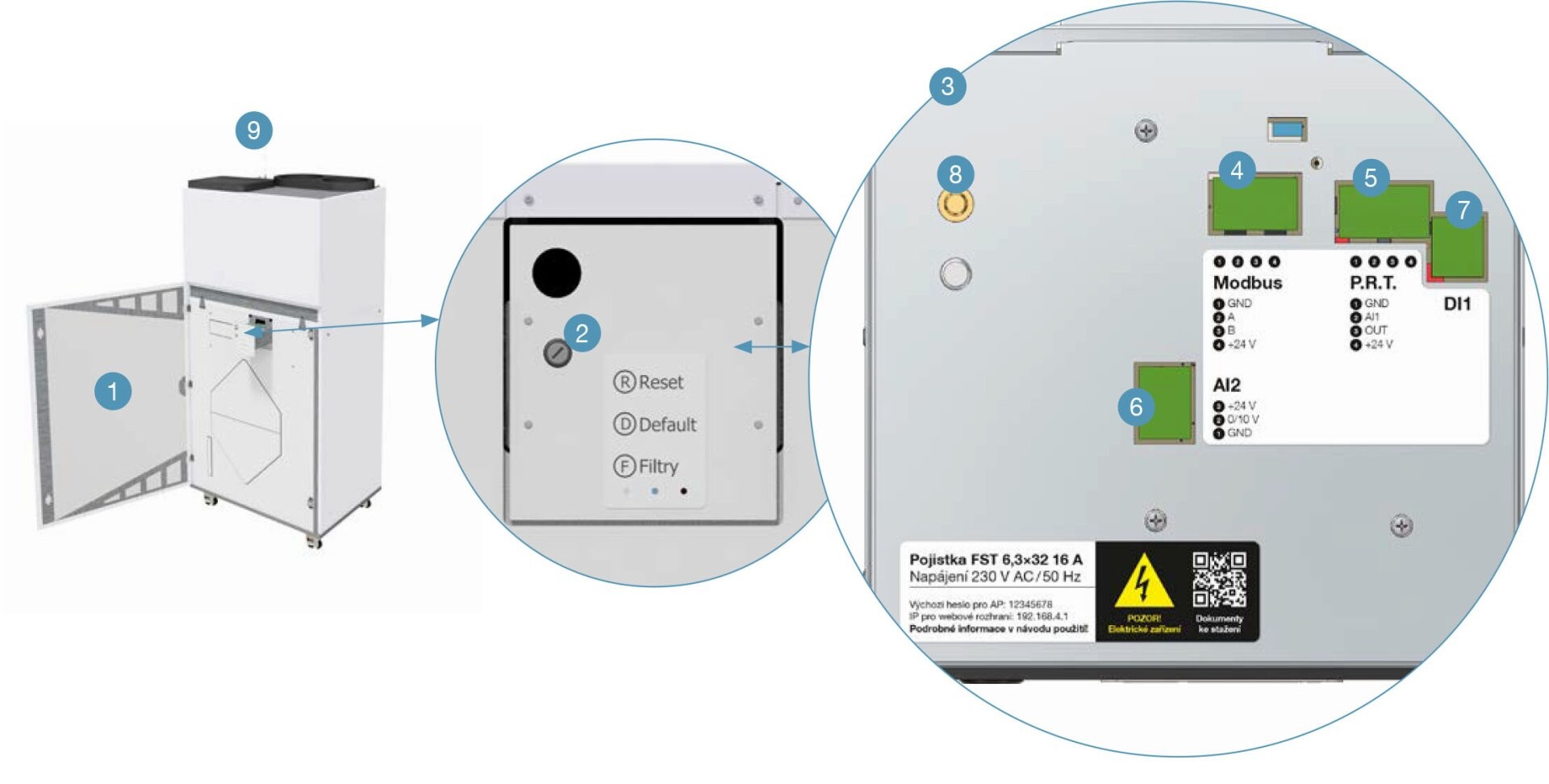

Elektrická síťová přípojka zařízení VENTBOX 800 Public je provedená pomocí síťového napájecího kabelu o délce 2,5 metru. Veškeré konektorové přípojky se nacházejí na Panelu řízení, který je umístěn pod servisními dvířky na čelní straně jednotky. Zde je také umístěna pojistka přívodu napájení a hlavní napájecí modul.

1 čelní servisní dvířka sloužící k zakrytí ovládacího panelu
2 pojistkové pouzdro s pojistkou FST 6,3×32 16 A / ~ 230 V
3 panel řízení s analogovými a digitálními vstupy
4 Modbus – připojení čidel RH, CO₂, TVOC, radon, P.R.T.
5 P.R.T. – analogový vstup pro připojení externího regulátoru výkonu větrání P.R.T.
6 AI2 – analogový vstup
7 DI1 – digitální vstup pro tlačítka intenzivního odtahu (do požadovaných místností)
8 konektor SMA pro připojení externí Wi-fi antény
9 anténa sloužící k bezdrátové komunikaci (připojení k Wi-fi síti)

Povinná příprava
Vzduchovody ∅ 250 mm

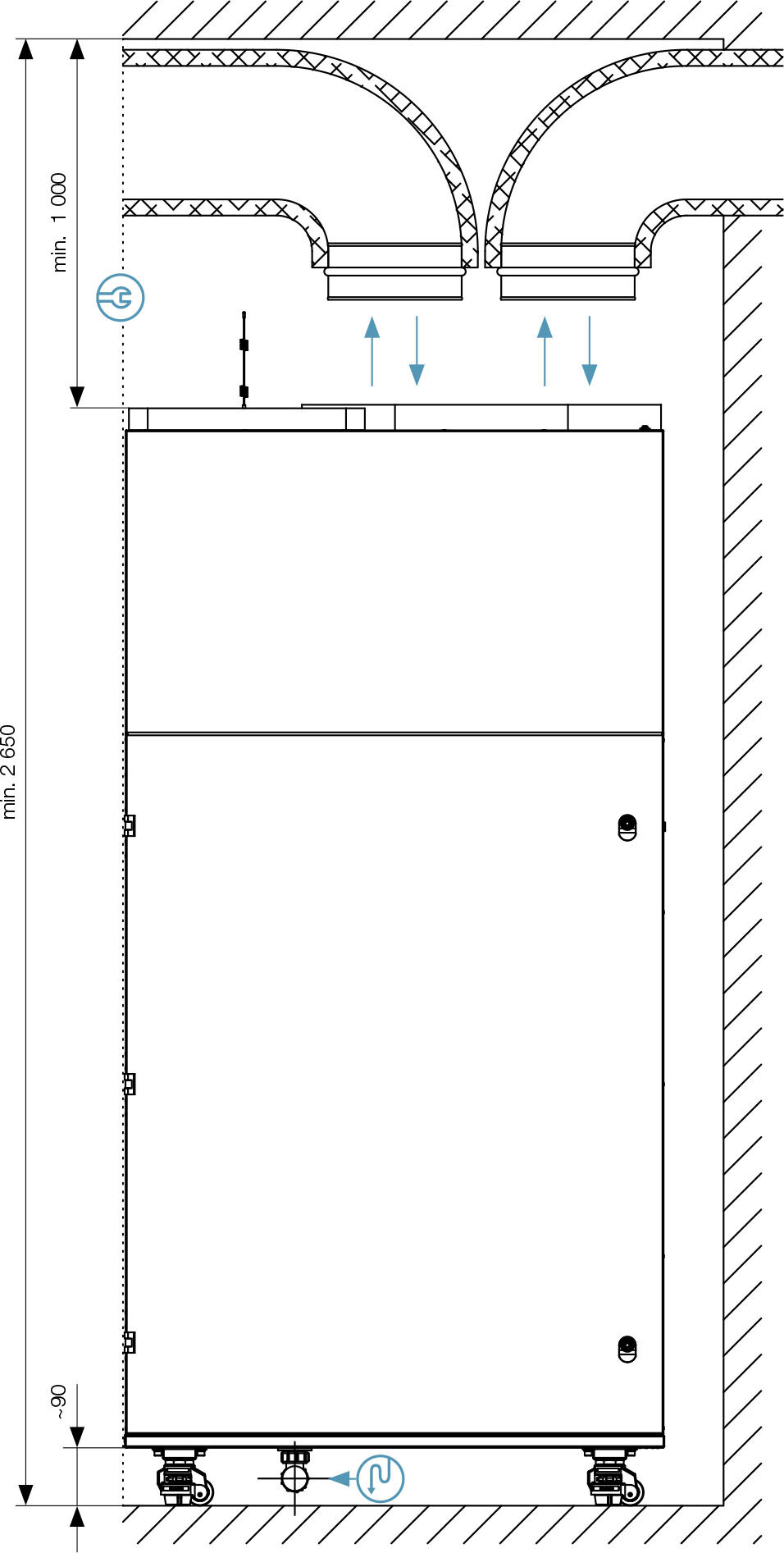

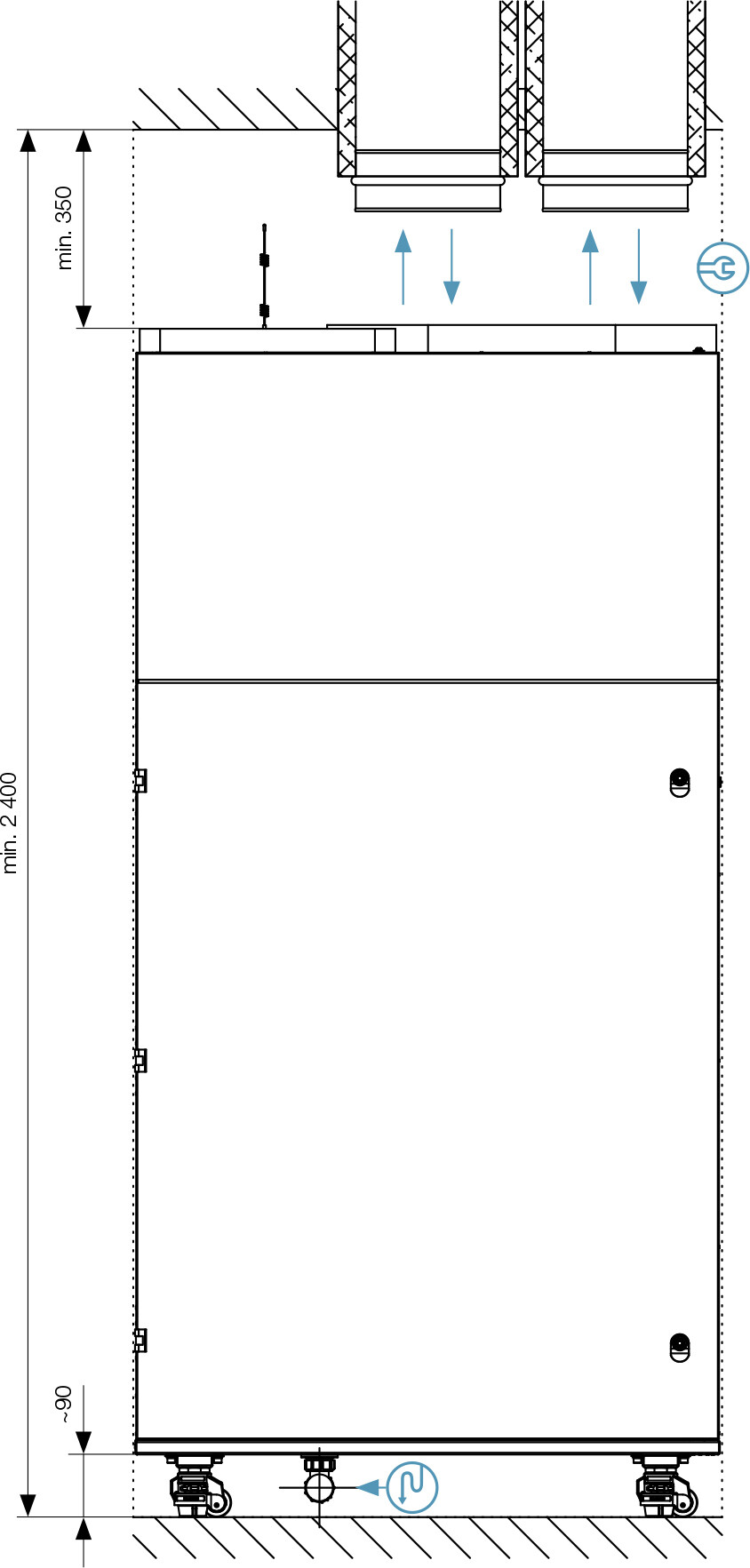

• Přivést vzduchovody dle zvolené konfigurace rek. jednotky a tomu odpovídajícímu rozmístění přípojných hrdel vzduchovodů. S ohledem na celkové umístění rekuperační jednotky v budově (nástěnná / podlahová montáž).
• Zajistit dostatečný manipulační prostor pro montáž a servis s ohledem na umístění rekuperační jednotky dle zvolené varianty a dopojení.

Kotevní otvory
• S ohledem na zvolenou variantu montáže a hmotnost.

Obecné požadavky
Další požadavky se řídí projektovou dokumentací

Povinná příprava
Odpadní potrubí HT – DN 32 mm, případně závit 5/4"
• Přivést odpadní potrubí HT DN 32 mm, osadit jej suchým sifonem WHB1-32 a ukončit v blízkosti odtoku kondenzátu rekuperační jednotky (odtok kondenzátu se nachází na spodní straně rekuperační jednotky).
• Provést s ohledem na potřebný „servisní prostor“ a možnost odpojit rekuperační jednotku od odpadu.
• Je nutné zajistit volný odtok s ohledem na celkový spád odpadního systému (min. 3 %).



Obecné požadavky
Další požadavky se řídí projektovou dokumentací.



Pohled shora

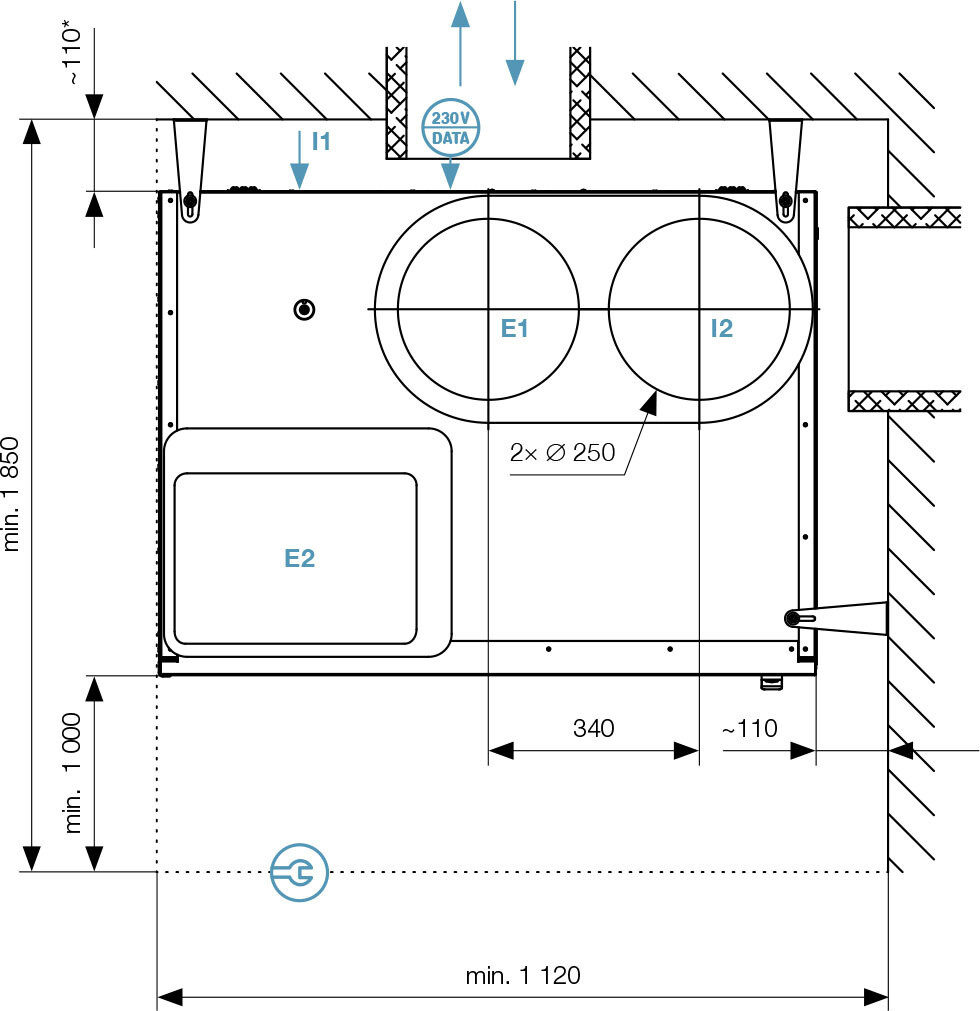

Montáž v rohu místnosti s přímým napojením kolene



Pohled shora

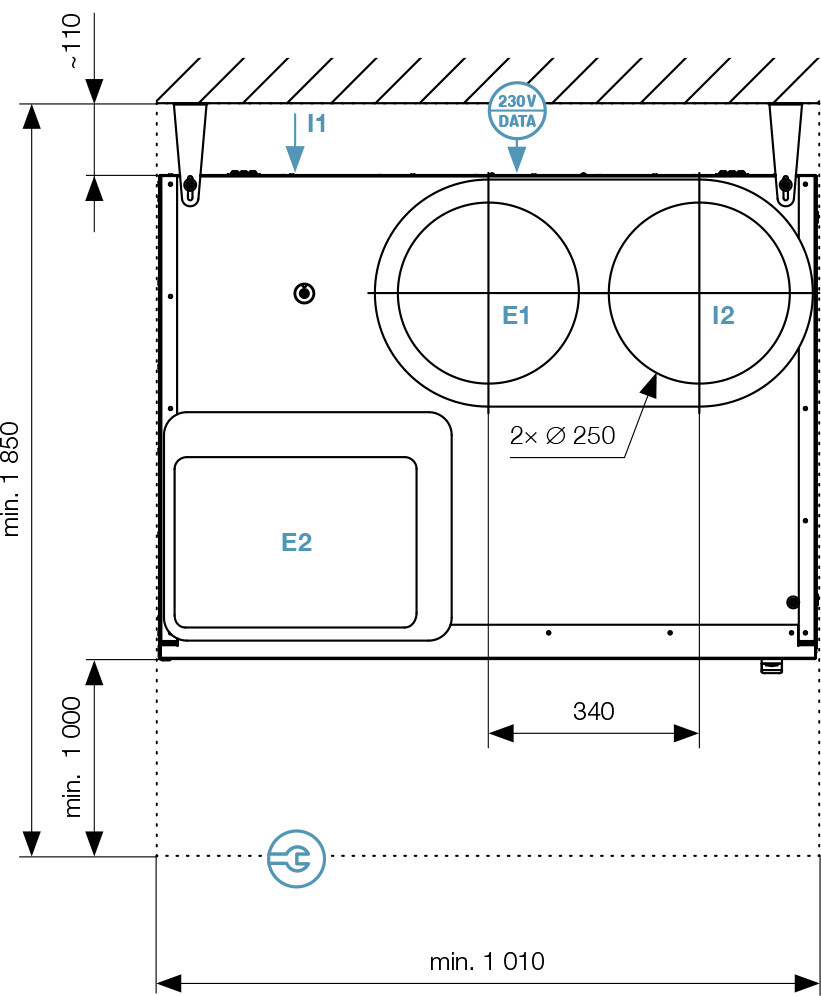

Volná montáž v prostoru s flexibilním přívodem
