Požadavky na ostatní profese a montáž
Požadavky na elektroPovinná příprava
Kabel CYKY 3×2,5 s jističem 16 A char.B od rozvaděče k rekuperační jednotce
• Ukončit zásuvkou 230 V AC/50 Hz nejdále 1 m od napájecí zásuvky rekuperační jednotky (napájecí zásuvka se nachází na horní straně, u předního okraje rekuperační jednotky mezi připojovacími hrdly vzduchovodů).
• Označení jističe štítkem „Rekuperace“.
• Neblokovat – HDO!
U verze Comfort je navíc povinná příprava

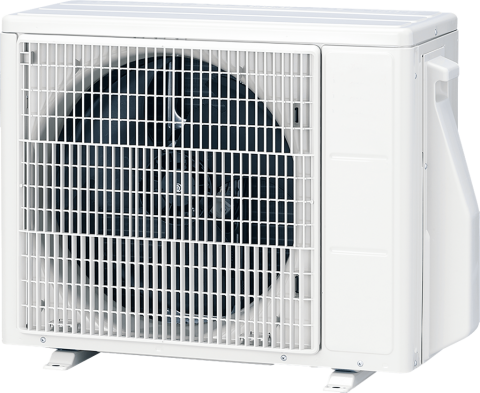

Kabel CYKY 3×2,5 s jističem 16 A char. B od rozvaděče k venkovní jednotce tepelného čerpadla
• Ukončit volným kabelem s rezervou min. 1,5 m, v bezprostředním místě montáže venkovní jednotky tepelného čerpadla a kabel označit štítkem „TČ-Rekuperace“.
• Označení jističe štítkem „TČ-Rekuperace“.
Kabel CYKY 5×1,5 od rekuperační jednotky k venkovní jednotce tepelného čerpadla
• Ukončit volným kabelem s rezervou min. 1,5 m, v bezprostředním místě montáže venkovní jednotky tepelného čerpadla a kabel označit štítkem „TČ-Komunikace“.
• Kabely ukončit s rezervou min. 2 m, nejdále 0,5 m od svorkovnice periferií rekuperační jednotky (svorkovnice periferií se nacházejí vždy na horní straně u předního okraje rekuperační jednotky mezi připojovacími hrdly vzduchovodů) a označit „TČ-Komunikace“.
Volitelná příprava
Kabel UTP od domácího Wi-fi routeru k rekuperační jednotce
• Ukončit zásuvkou RJ45 v místě umístění rekuperační jednotky. Slouží pouze v případě slabého Wi-fi signálu, pro možné připojení Wi-fi routeru a pro zesílení Wi-fi signálu (neslouží tedy pro fyzické připojení rekuperační jednotky).
Tlačítka intenzivního odtahu „WC, Koupelna, Kuchyň“
• Přivést kabel UTP nebo J-Y(ST)Y 2×2×0,8 do všech místností s požadavkem na odsávání (WC, koupelna, kuchyň a další volitelné prostory).
• Všechny vodiče od tlačítek intenzivního odtahu spojit paralelně a přivést k rekuperační jednotce.
• Ukončit volným kabelem s rezervou min. 2 m, nejdále 0,5 m od svorkovnice periferií rekuperační jednotky a označit „Tlačítko WC, Koupelna, Kuchyň“, atd.
• V místnostech osadit tlačítko s návratem do původní polohy.
Senzory CO2, HYG a ovládací panel plynulé regulace LICON (P.R.T.)
• Přivést kabel UTP nebo J-Y(ST)Y 2×2×0,8 pro senzory a P.R.T. do požadovaných místností, vodiče musí být zapojeny do série dle požadavků technického provedení sběrnice RS485 – senzory komunikují pomocí Modbus RTU!
• Kabel ukončit s rezervou min. 2 m, nejdále 0,5 m od svorkovnice periferií rekuperační jednotky (svorkovnice periferií se nacházejí vždy na horní straně u předního okraje rekuperační jednotky mezi připojovacími hrdly vzduchovodů).
|
|
| Doporučení | |
|
• Senzor CO2 do ložnic nebo obývacích pokojů je vhodné umístit ve výšce vypínačů.
• Senzor vlhkosti do koupelen je vhodné je umístit na stěně 10 cm pod stropem.
• Na průběžných kabelech, které spojují v sérii jednotlivé senzory, nechat vždy
rezervu min. 0,3 m. Detektor kouře a ovládání přetlaku přívodního vzduchu • Přivést kabely UTP nebo J-Y(ST)Y 2×2×0,8 do požadované místnosti s požadavkem na přetlak vzduchu nebo detekci kouře (prostor s krbem, kotelna a podobně).
|
• Kabely ukončit s rezervou min. 2 m, nejdále 0,5 m od svorkovnice rekuperační jednotky (svorkovnice se nacházejí na horní straně u předního okraje rekuperační jednotky mezi připojovacími hrdly) a označit „detektor(y) kouře, přetlak vzduchu“.
• Při instalaci detektorů kouře postupujte výhradně dle doporučení výrobce detektoru.
• Při volbě ovládání přetlaku vzduchu tlačítkem musí být osazenu tlačítko s funkcí ZAP/VYP.
|

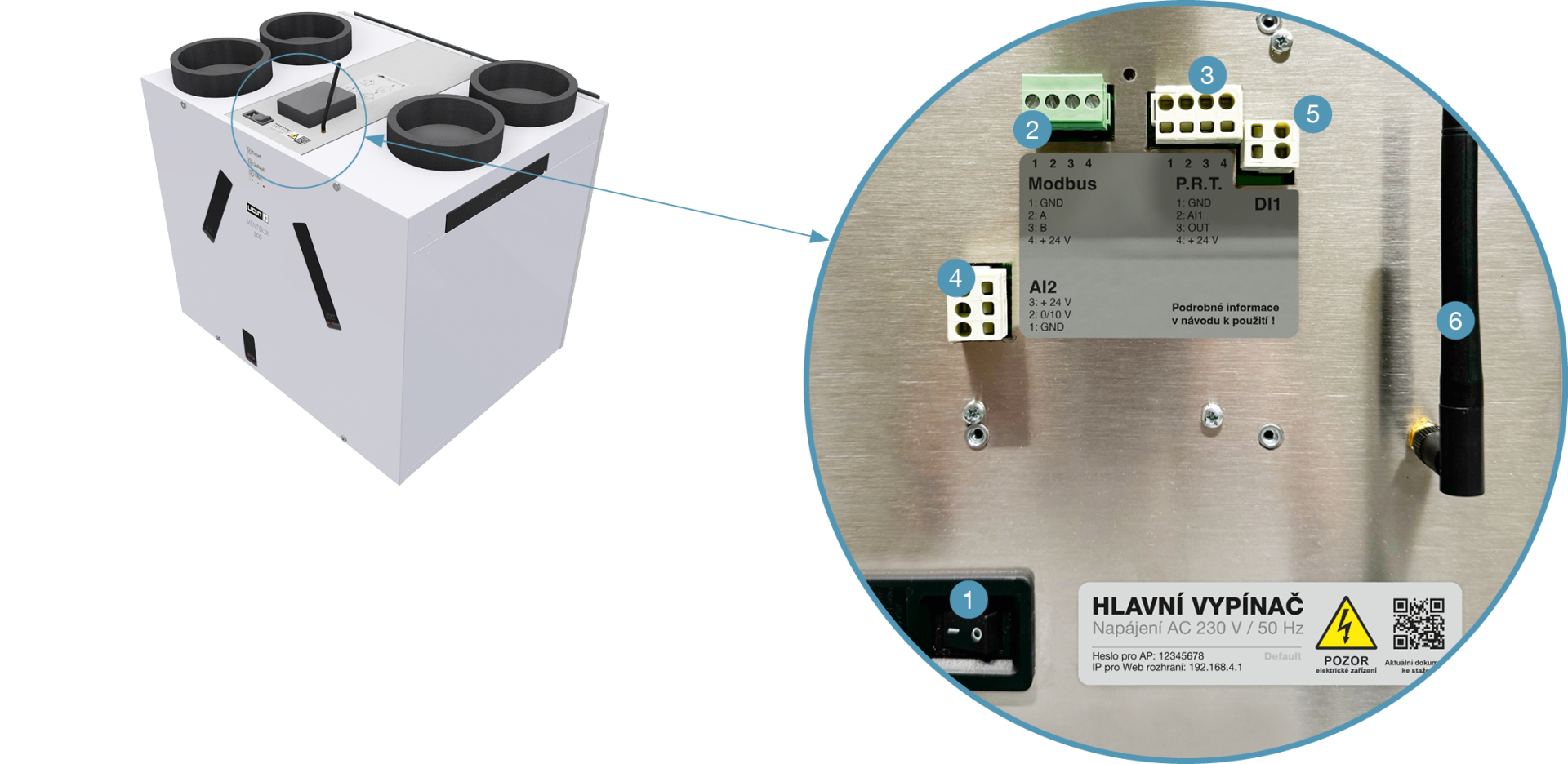

Elektrické připojeníElektrická síťová přípojka zařízení VENTBOX 400 je provedená pomocí síťového napájecího kabelu o délce 1,8 metru. Veškeré konektorové přípojky se nacházejí na Panelu řízení, který je umístěn na horní straně mezi hrdly vzduchovodů. Zde je také umístěn hlavní vypínač jednotky s pojistkou.
1 hlavní vypínač napájení jednotky se zásuvkou pro připojení síťového kabelu a
pojistkou FST 5×20 10 A/~ 250 V 2 Modbus – připojení čidel RH, CO2, TVOC, Radon 3 P. R. T. analogový vstup pro připojení externího regulátoru 4 AI2 analogový vstup 5 DI1 digitální vstup pro tlačítka intenzivního odtahu (koupelna, kuchyň, WC) 6 anténa sloužící k bezdrátové komunikaci (připojení k Wi-fi síti) |
 |
Požadavky na vodoinstalaciPovinná příprava
Odpadní potrubí HT DN 32 mm, závit 5/4"
Volitelná příprava pro verzi Comfort
• Přivést odpadní potrubí HT DN 32 mm, osadit jej suchým sifonem WHB1 a ukončit v blízkosti odtoku kondenzátu rekuperační jednotky (odtok kondenzátu se nachází na spodní straně rekuperační jednotky).
• Je nutné zajistit volný odtok s ohledem na celkový spád odpadního systému (min. 3 %).
• Provést dvojmontáž suchého sifonu k odvodu kondenzátu zachyceného z výparníku rekuperační jednotky a spojit jej do jednoho vedení, dále pokračovat standardně odpadním potrubím
DN 32 mm. U verze Comfort
• Odpadní porubí pro odvod kondenzátu z venkovní jednotky tepelného čerpadla.
• Přivést odpadní potrubí vně objektu pod tepelné čerpadlo.
|
Požadavky na stavbuPovinná příprava
• Přivést vzduchovody volitelné ∅ 180 mm nebo ∅ 160 mm (při použití redukce).
• Provést potřebné prostupy skrze zdi, podlahy a stropy.
Zajistit dostatečný manipulační prostor dle zvolené varianty pravá/levá a dopojení
(ke stropnici/pod stropnicí)! U verze Comfort je navíc povinná příprava
• Přivést potrubí s chladivem od venkovní jednotky tepelného čerpadla dle specifikace,
max. délka 15 m. • Potrubí s chladivem vyvést společně s vedením odpadního potrubí pod spodní stranou rekuperační jednotky.
|
Obecné požadavkyDalší požadavky se řídí projektovou dokumentací verze Comfort. Požadavky pro venkovní jednotku tepelného čerpadla se řídí její dokumentací.
|
 |
Montáž

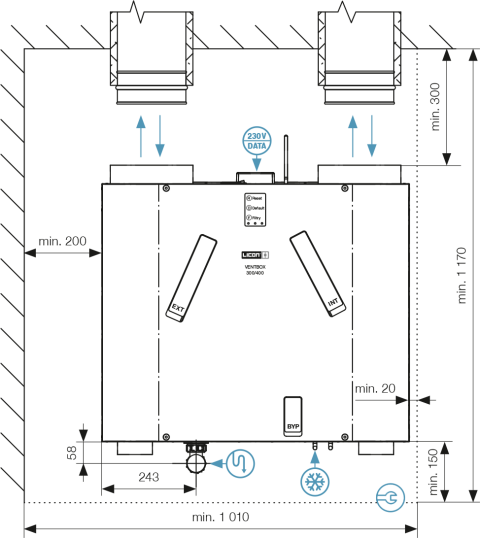

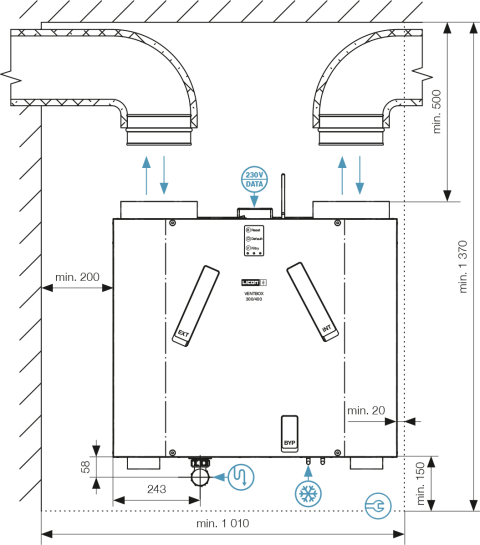

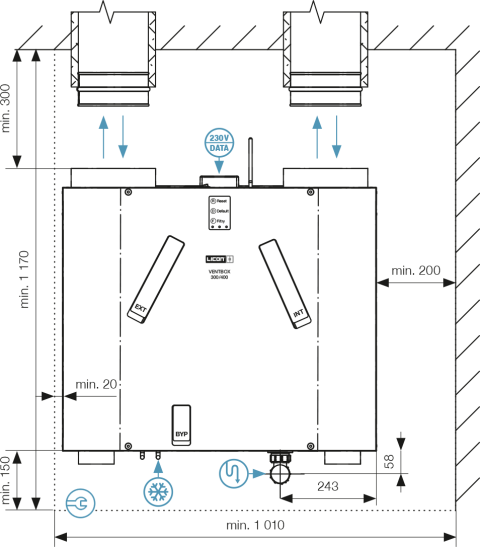

| Dopojení pod stropnicí – levá varianta | Dopojení skrz stropnici – levá varianta |
 |
 |

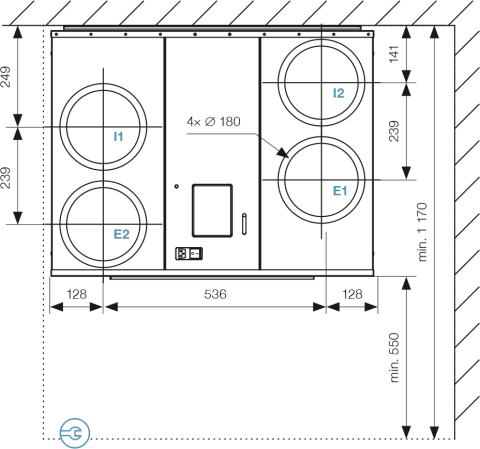

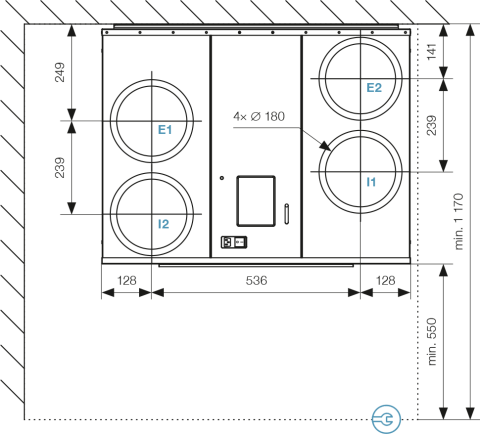

| Připojení vzduchovodů – levá varianta pohled shora | Připojení vzduchovodů – levá varianta pohled shora |
 |
 |

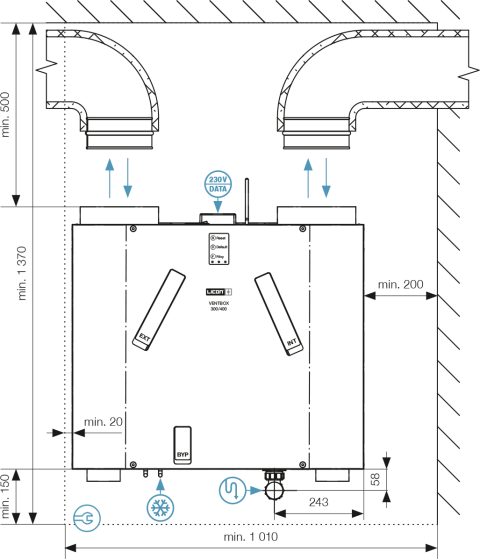

| Dopojení pod stropnici – pravá varianta | Dopojení skrz stropnicí – pravá varianta |
 |
 |
| Připojení vzduchovodů – pravá varianta pohled shora | |
 |

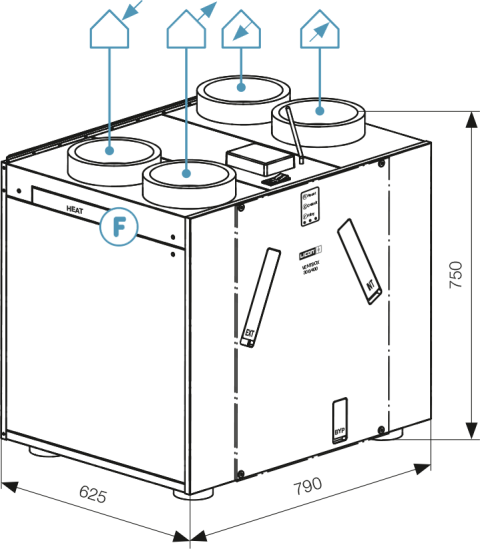

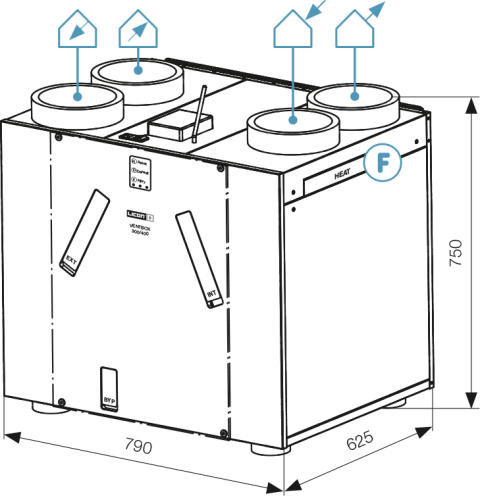

Rozměry uvedeny v mm. Technické změny vyhrazeny.
|
Objednávkový kód
Příklad objednacího kódu: VB2-0400-BC-PER
Jednotka VENTBOX 400 druhé generace pro centrální rozvod vzduchu, EC motory s konstantním průtokem verze Premium, entalpickým protiproudým výměníkem tepla a pravou variantou připojení.
|
Typ rekuperační jednotky
|
Generace
|
|
Výkon
|
|
Design
|
Typ rekuperace
|
|
Výbava
|
Typ výměníku tepla
|
Strana připojení
|
|---|---|---|---|---|---|---|---|---|---|---|
|
V B |
2 |
- |
0400 |
- |
B |
C |
- |
O |
H |
R |
|
VB VENTBOX
|
|
|
|
|
Box
|
Centrální
|
|
O - Optimum
P - Premium C - Comfort
|
H - standardní
E - entalp |
R - pravá
L - levá |
