Požadavky na ostatní profese a montáž
Požadavky na elektroPovinná příprava
Kabel CYKY 3×2,5 s jističem 16 A char. B od rozvaděče k rekuperační jednotce • Ukončit zásuvkou 230 V AC/50 Hz nejdále 1,5 m od napájecí zásuvky rekuperační jednotky (napájecí zásuvka se nachází na horní straně, u předního okraje rekuperační jednotky mezi připojovacími hrdly vzduchovodů). • Označení jističe štítkem „Rekuperace“. • Neblokovat – HDO! Volitelná příprava Kabel UTP od domácího Wi-fi routeru k rekuperační jednotce • Ukončit zásuvkou RJ45 v místě umístění rekuperační jednotky. Slouží pouze v případě slabého Wi-fi signálu, pro možné připojení Wi-fi routeru a pro zesílení Wi-fi signálu (neslouží tedy pro fyzické připojení rekuperační jednotky). Tlačítka intenzivního odtahu „WC, Koupelna, Kuchyň“
• Přivést kabel UTP nebo J-Y(ST)Y 2×2×0,8 do všech místností s požadavkem na odsávání (WC, koupelna, kuchyň a další volitelné prostory). • Všechny vodiče od tlačítek intenzivního odtahu spojit paralelně a přivést k rekuperační jednotce. • Ukončit volným kabelem s rezervou min. 2 m, nejdále 0,5 m od datové svorkovnice periferií rekuperační jednotky a označit „Tlačítko WC, Koupelna, Kuchyň“, atd. • V místnostech osadit tlačítko s návratem do původní polohy. Senzory CO2, HYG a ovládací panel plynulé regulace LICON (P.R.T.)
• Přivést kabel UTP nebo J-Y(ST)Y 2×2×0,8 pro senzory a P.R.T. do požadovaných místností, vodiče musí být zapojeny do série dle požadavků technického provedení sběrnice RS485 – senzory komunikují pomocí Modbus RTU! • Kabel ukončit s rezervou min. 2 m, nejdále 0,5 m od svorkovnice periferií rekuperační jednotky (svorkovnice periferií se nacházejí vždy na horní straně u předního okraje rekuperační jednotky mezi připojovacími hrdly vzduchovodů). |
|
| Doporučení | |
|
• Senzor CO2 do ložnic nebo obývacích pokojů je vhodné umístit ve výšce vypínačů.
• Senzor vlhkosti do koupelen je vhodné je umístit na stěně 10 cm pod stropem. • Na průběžných kabelech, které spojují v sérii jednotlivé senzory, nechat vždy rezervu min. 0,3 m. Detektor kouře a ovládání přetlaku přívodního vzduchu
• Přivést kabely UTP nebo J-Y(ST)Y 2×2×0,8 do požadované místnosti s požadavkem na přetlak vzduchu nebo detekci kouře (prostor s krbem, kotelna a podobně). |
• Kabely ukončit s rezervou min. 2 m, nejdále 0,5 m od svorkovnice rekuperační jednotky (svorkovnice se nacházejí na horní straně u předního okraje rekuperační jednotky mezi připojovacími hrdly) a označit „detektor(y) kouře, přetlak vzduchu“.
• Při instalaci detektorů kouře postupujte výhradně dle doporučení výrobce detektoru. • Při volbě ovládání přetlaku vzduchu tlačítkem musí být osazenu tlačítko s funkcí ZAP/VYP. |
Elektrické připojeníElektrická síťová přípojka zařízení VENTBOX 300 je provedená pomocí síťového napájecího kabelu o délce 1,8 metru. Veškeré konektorové přípojky se nacházejí na Panelu řízení, který je umístěn na horní straně mezi hrdly vzduchovodů. Zde je také umístěn hlavní vypínač jednotky s pojistkou.
1 hlavní vypínač napájení jednotky se zásuvkou pro připojení síťového kabelu a pojistkou FST 5×20 10 A/~ 250 V
2 Modbus – připojení čidel RH, CO2, TVOC, Radon 3 P. R. T. analogový vstup pro připojení externího regulátoru 4 AI2 analogový vstup 5 DI1 digitální vstup pro tlačítka intenzivního odtahu (koupelna, kuchyň, WC) 6 anténa sloužící k bezdrátové komunikaci (připojení k Wi-fi síti) |
|
Požadavky na vodoinstalaciPovinná příprava
Odpadní potrubí HT DN 32 mm, závit 5/4"
• Přivést odpadní potrubí HT DN 32 mm, osadit jej suchým sifonem WHB1 a ukončit v blízkosti odtoku kondenzátu rekuperační jednotky (odtok kondenzátu se nachází na spodní straně rekuperační jednotky). • Je nutné zajistit volný odtok s ohledem na celkový spád odpadního systému (min. 3 %). • Provést s ohledem na potřebný "servisní prostor" a možnost odpojit rekuperační jednotku od odpadu. |
Požadavky na stavbuPovinná příprava
• Přivést vzduchovody volitelné ∅ 180 mm nebo ∅ 160 mm (při použití redukce).
• Provést potřebné prostupy skrze zdi, podlahy a stropy. Zajistit dostatečný manipulační prostor dle zvolené varianty pravá/levá a dopojení (ke stropnici/pod stropnicí)! |
Montáž

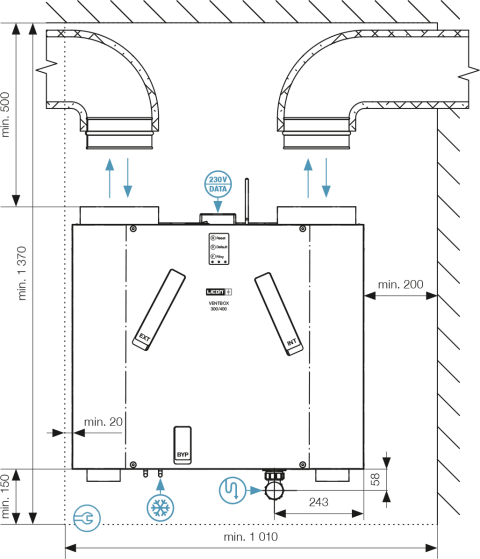

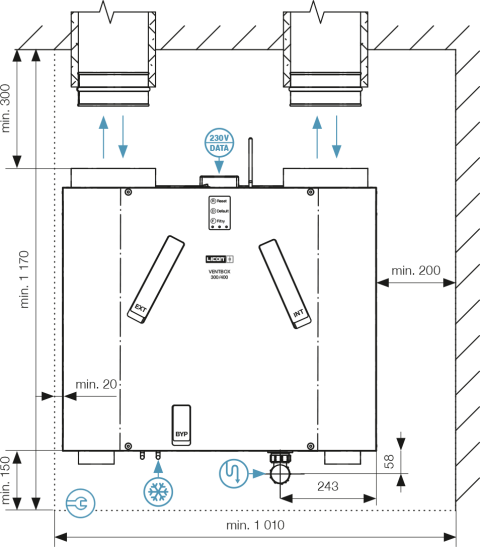

| Dopojení pod stropnicí – levá varianta | Dopojení skrz stropnici – levá varianta |
 |
 |

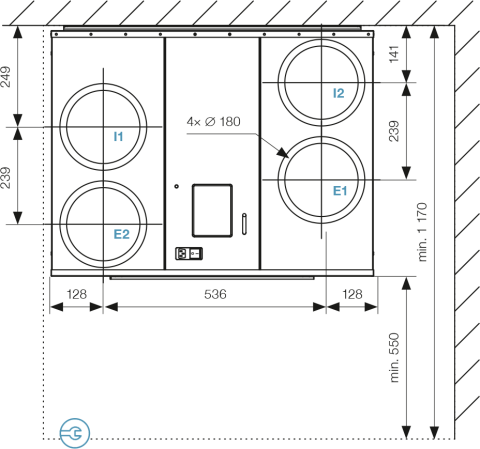

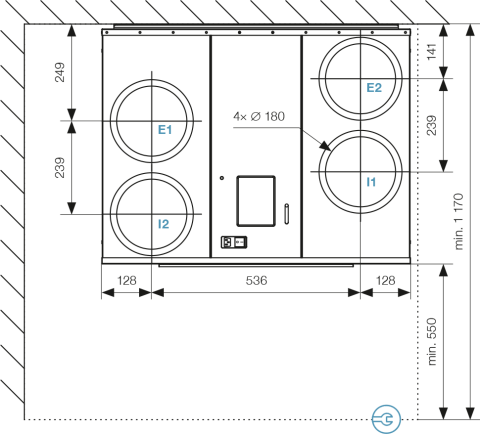

| Připojení vzduchovodů – levá varianta pohled shora | Připojení vzduchovodů – levá varianta pohled shora |
 |
 |

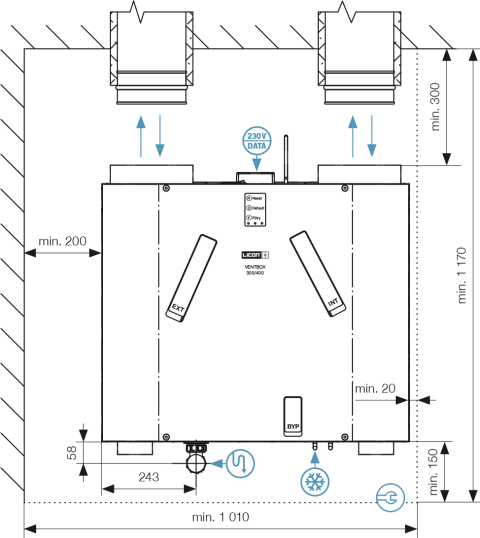

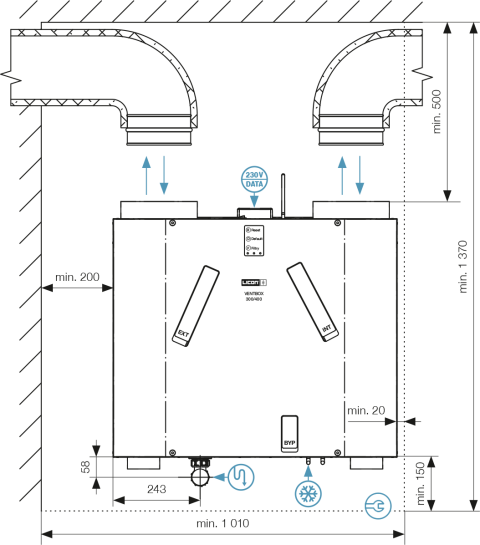

| Dopojení pod stropnici – pravá varianta | Dopojení skrz stropnicí – pravá varianta |
 |
 |
| Připojení vzduchovodů – pravá varianta pohled shora | |
 |

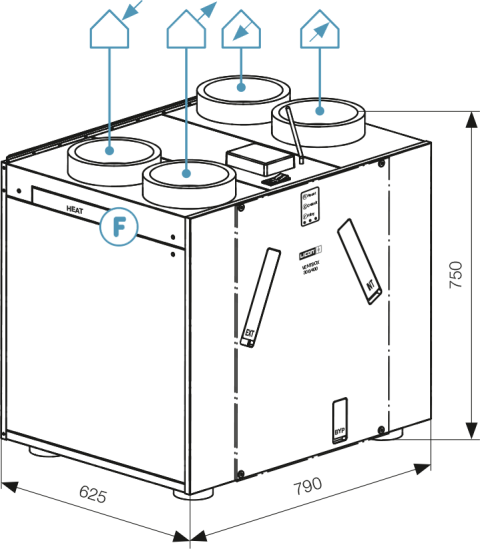

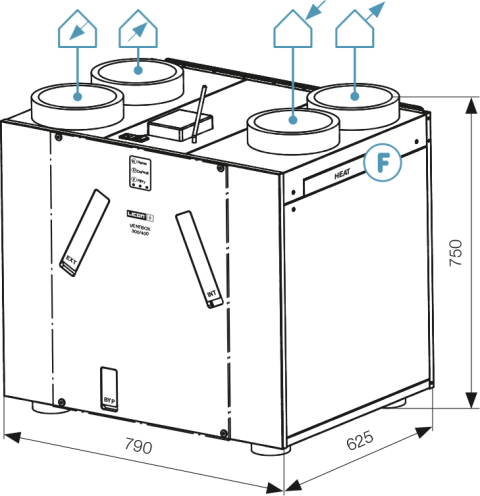

Rozměry uvedeny v mm. Technické změny vyhrazeny.
|
Objednávkový kód
Příklad objednacího kódu: VB2-0300-BC-OHR
|
Typ rekuperační jednotky
|
Generace
|
|
Výkon
|
|
Design
|
Typ rekuperace
|
|
Výbava
|
Typ výměníku tepla
|
Strana připojení
|
|---|---|---|---|---|---|---|---|---|---|---|
|
V B
|
2
|
-
|
0300
|
-
|
B
|
C
|
-
|
O
|
H
|
R
|
|
VB VENTBOX
|
|
|
|
|
Box
|
Centrální
|
|
O - Optimum
P - Premium |
H - standardní
E - entalp |
R - pravá
L - levá |
