Požadavky na ostatní profese a montáž
Požadavky na elektroPovinná příprava
Kabel CYKY 3×2,5 s jističem 16 A char. B od rozvaděče k rekuperační jednotce • Ukončit zásuvkou 230 V AC/50 Hz nejdále 1 m od napájecí zásuvky rekuperační jednotky (napájecí zásuvka rekuperační jednotky se nachází mezi hrdly směřujícími do interiéru). • Označení jističe štítkem „Rekuperace“. • Neblokovat – HDO! Volitelná příprava
Kabel UTP od domácího Wi-fi routeru k rekuperační jednotce • Ukončit zásuvkou RJ 45 v místě umístění rekuperační jednotky. Slouží pouze v případě slabého Wi-fi signálu, pro možné připojení Wi-fi routeru a pro zesílení Wi-fi signálu (neslouží tedy pro fyzické připojení rekuperační jednotky). Tlačítka intenzivního odtahu WC, Koupelna, Kuchyň
• Přivést kabel UTP nebo J-Y(ST)Y 2×2×0,8 do všech místností s požadavkem na odsávání (WC, koupelna, kuchyň a další volitelné prostory). • Všechny vodiče od tlačítek intenzivního odtahu spojit paralelně a přivést k rekuperační jednotce. • Ukončit volným kabelem s rezervou min. 2 m, nejdále 0,5 m od datové svorkovnice rekuperační jednotky a označit „Tlačítko, WC, Koupelna, Kuchyň“, atd.
• V místnostech osadit tlačítko s návratem do původní polohy. Senzory CO2, HYG a ovládací panel plynulé regulace (P.R.T.)
• Přivést kabel UTP nebo J-Y(ST)Y 2×2×0,8 pro senzory a P.R.T. do požadovaných místností, vodiče musí být zapojené do série dle požadavků technického provedení sběrnice RS485 – senzory komunikují pomocí Modbus RTU! • Kabel ukončit s rezervou min. 2 m, nejdále 0,5 m od datové svorkovnice rekup. jednotky (datové svorkovnice se nacházejí vždy mezi hrdly směřujícími do interiéru). Doporučení • Senzor CO2 do ložnic, nebo obývacích pokojů je vhodné umístit ve výšce vypínačů. • Senzor vlhkosti do koupelen, je vhodné je umístit na stěně 10 cm pod stropem. • Na průběžných kabelech, které spojují v sérii jednotlivé senzory nechat vždy rezervu alespoň 0,3 m. |
|

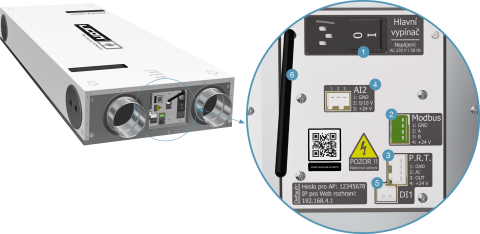

Elektrické připojeníElektrická síťová přípojka zařízení VENTBOX 200 Thin je provedená pomocí síťového napájecího kabelu o délce 1,5 metru. Veškeré konektorové přípojky se nacházejí na Panelu řízení, který je umístěn mezi interiérovými hrdly. Zde je také umístěn hlavní vypínač jednotky.
1 hlavní vypínač napájení jednotky se zásuvkou pro připojení síťového kabelu 230 V a
pojistkou FST 5×20 10 A/~ 250 V 2 Modbus – připojení čidel RH, CO2, TVOC, Radon 3 P. R. T. analogový vstup pro připojení externího regulátoru 4 AI2 analogový vstup 5 DI1 digitální vstup pro tlačítka intenzivního odtahu (koupelna, kuchyň, WC) 6 anténa sloužící k bezdrátové komunikaci (připojení k Wi-fi síti) |
|
Požadavky na vodoinstalaciPovinná příprava
Odpadní potrubí HT – DN 32 mm • Osadit suchým sifonem a ukončit jej blízkosti vyústění odtoku kondenzátu z rekuperační jednotky (odtok kondenzátu se nachází vždy mezi hrdly rekuperační jednotky které směřují do exteriéru). • Provést s ohledem na potřebný „servisní otvor“ a možnost odpojit rekuperační jednotku od odpadu. • Je nutné zajistit výsledný volný odtok s ohledem na celkový spád odpadního systému (min. 3 %). Svislá montáž na stěně • Odpad ukončit minimálně 20 cm pod spodní hranou rekuperační jednotky. Vodorovná montáž na stropě nebo podlaze • Odpad ukončit minimálně 5 cm od spodní hrany rekuperační jednotky. |
Požadavky na stavbuPovinná příprava
Vzduchovody ∅ 125 mm • Přivést vzduchovody dle zvolené konfigurace rek. jednotky (pravá/levá varianta) a tomu odpovídající rozmístění přípojných hrdel vzduchu (čelní/boční vývod). S ohledem na celkové umístění rekuperační jednotky v budově (nástěnná/podstropní/podlahová montáž).
Revizní otvor (min. 1 580 × 880 mm).
• Zajistit dostatečný manipulační prostor pro montáž a servis s ohledem na umístění rekuperační jednotky.
• Min. potřebná montážní hloubka rekuperační jednotky je 220 mm!
Kotevní otvory
• S ohledem na zvolenou variantu montáže a hmotnost.
Vodorovná montáž
• Montáž podstropní (např. do podhledu) – vždy levá varianta rekuperační jednotky!
• Montáž podlahová (např. půda) – vždy pravá varianta rekuperační jednotky!
Svislá montáž
• Montáž na stěnu – montáž pravé i levé varianty rekuperační jednotky
|
Montáž

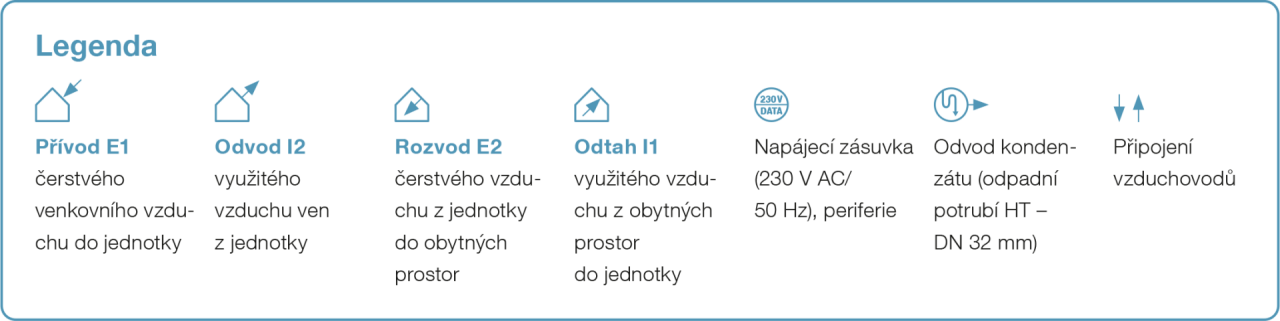

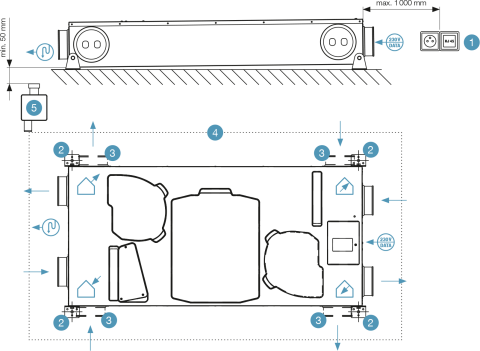

| Montáž na podlahu | ||
 |
1 zásuvka 230 V AC/50 Hz, případně RJ 45
2 umístění kotevních závěsů podlahové montáže – kotevní otvory 4× ∅ 10,5 mm, montážní rozteč 1 215 × 642 mm 3 volitelné boční přípojky 4 revizní otvor 1 580 × 880 mm 5 suchý sifon (doporučený HL 138 DN 32) Pozor! Možná pouze pravá varianta jednotky
|
|

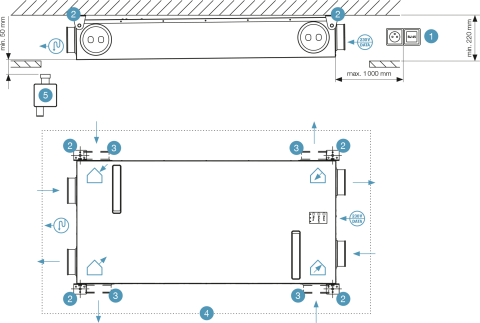

| Montáž na strop | ||
|
|
1 zásuvka 230 V AC/50 Hz, případně RJ 45
2 umístění kotevních závěsů podstropní montáže – kotevní otvory 4× ∅ 10,5 mm, – montážní rozteč 1 215 × 642 mm 3 volitelné boční přípojky 4 revizní otvor 1 580 × 880 mm 5 suchý sifon (doporučený HL 138 DN 32) Pozor! Možná pouze levá varianta jednotky.
Jednotku vždy umístit na rovný povrch, zajistit její správnou orientaci a celkový spád!
|
|
|

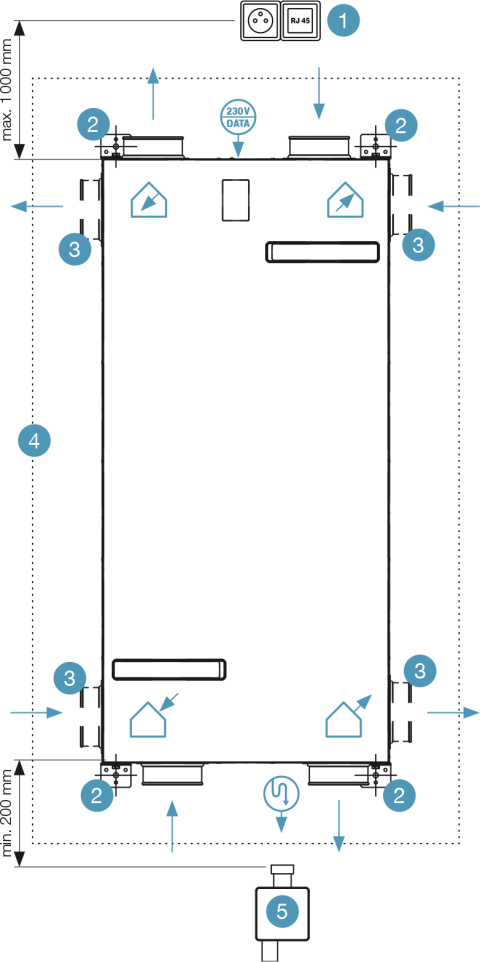

Montáž na stěnu – levá varianta
 |

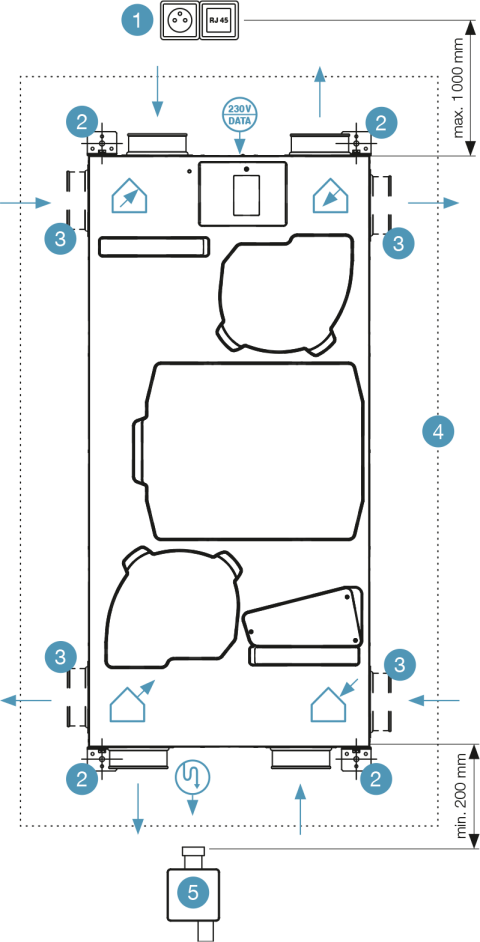

Montáž na stěnu – pravá varianta
 |
1 zásuvka 230 V AC/50 Hz, případně RJ 45
2 umístění kotevních závěsů nástěnné montáže – kotevní otvory 4× ∅ 10,5 mm, – montážní rozteč 1 298 × 536 mm 3 volitelné boční přípojky 4 min. revizní otvor 1 580 × 880 mm 5 suchý sifon (doporučený HL 138 DN 32) Rozměry uvedeny v mm. Technické změny vyhrazeny. |
Objednávkový kód
Příklad objednacího kódu: VB1-0200-TC-EHR
Jednotka VENTBOX 200 Thin první generace, s centrální rekuperací, standardními EC motory, standardním výměníkem HRV a pravou variantou připojení.
|
Typ rekuperační jednotky
|
Generace
|
|
Výkon
|
|
Design
|
Typ rekuperace
|
|
Výbava
|
Typ výměníku tepla
|
Strana připojení
|
|---|---|---|---|---|---|---|---|---|---|---|
|
V B
|
1
|
-
|
0200
|
-
|
T
|
C
|
-
|
E
|
H
|
R
|
|
VB VENTBOX
|
|
|
|
|
Thin
|
C - Centrální
|
|
E - Economy
|
H - standardní
E - entalp |
R - pravá
L-levá |
